Características

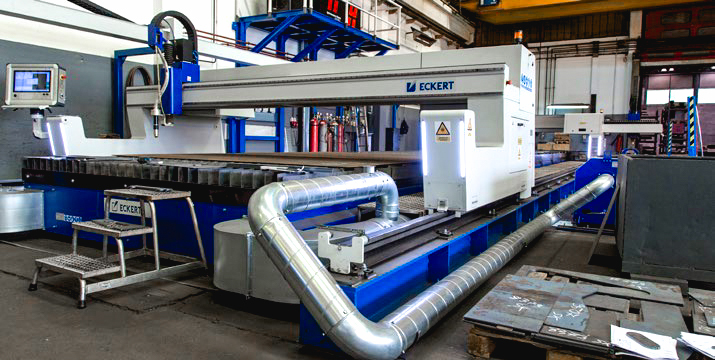

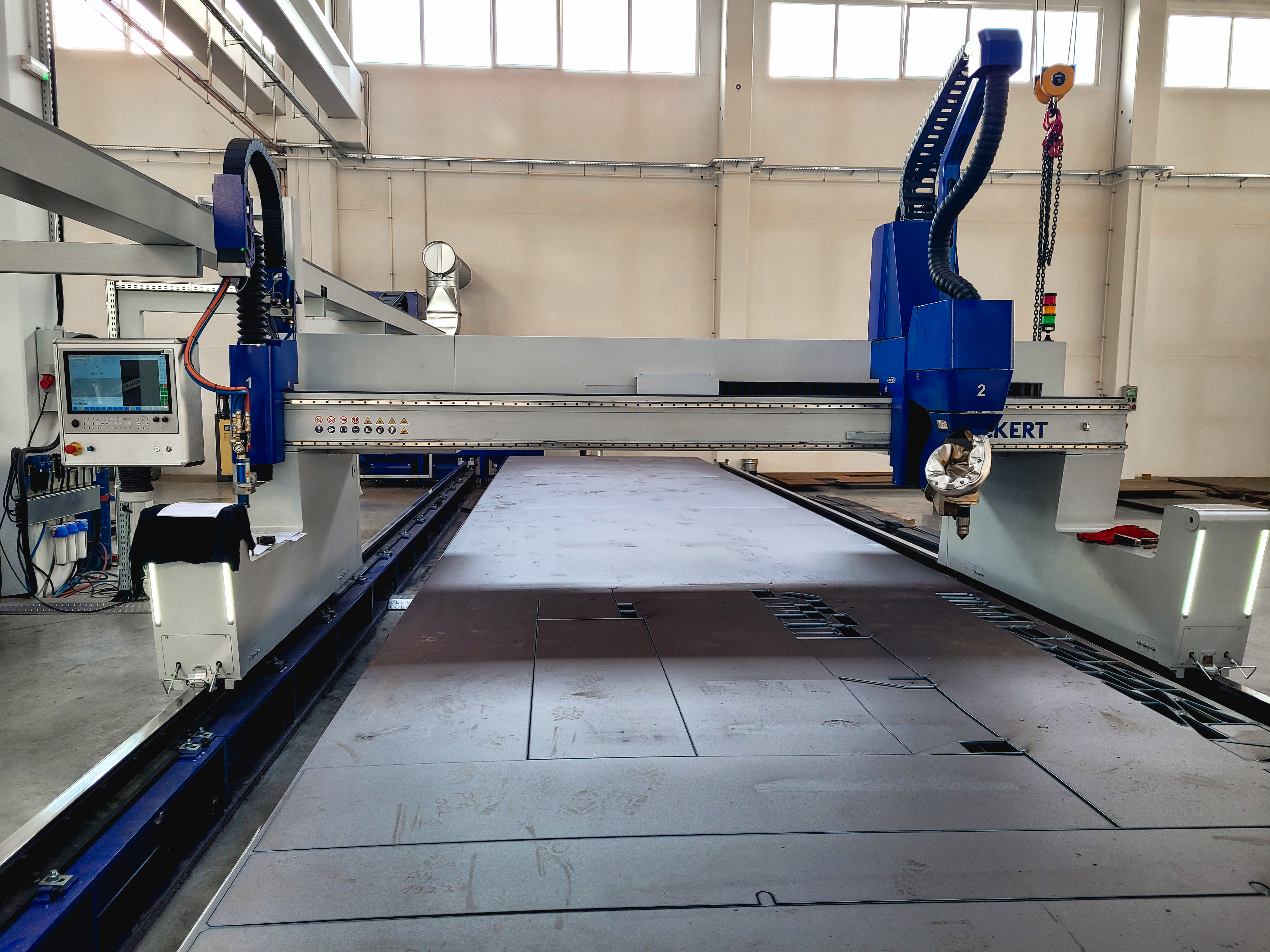

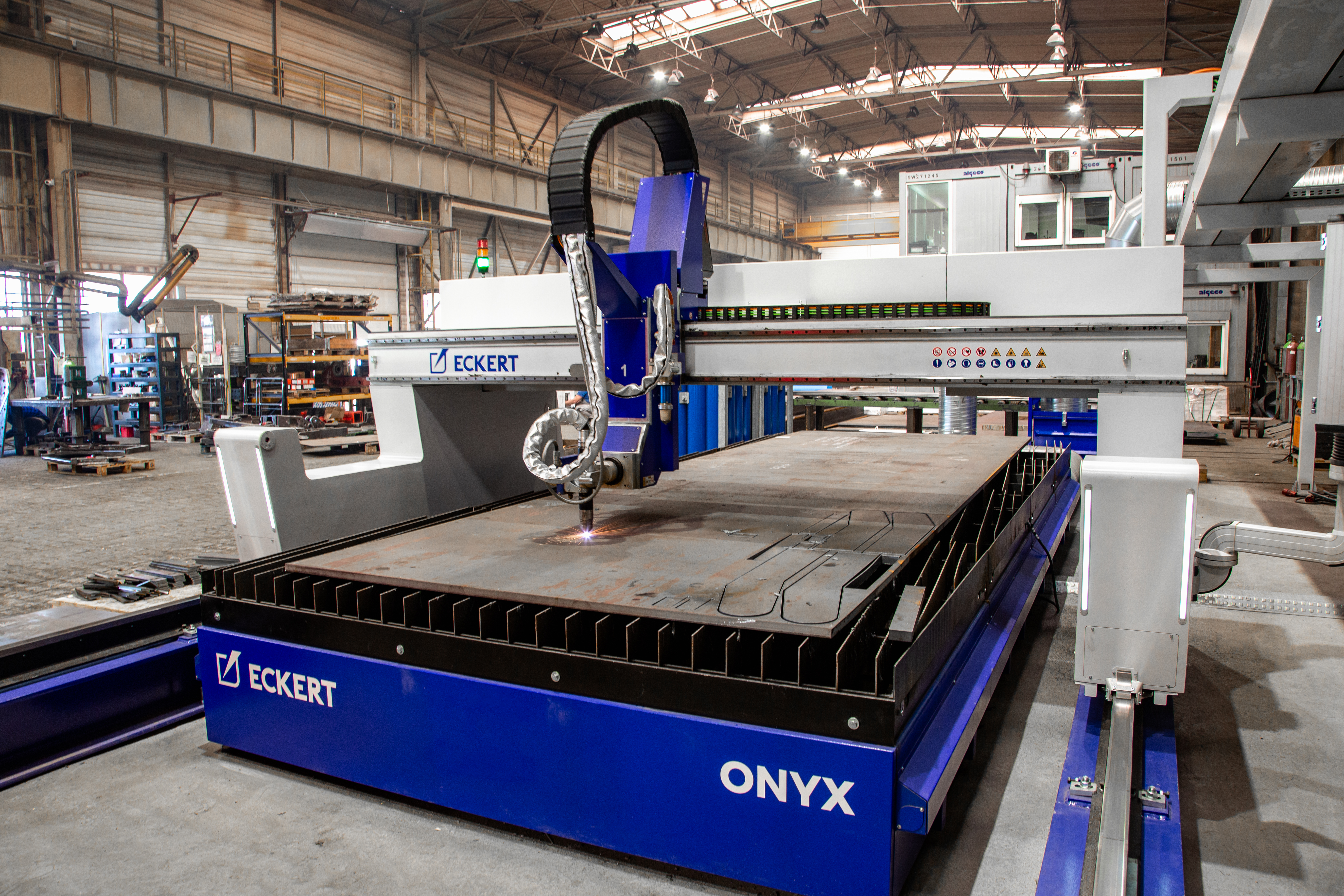

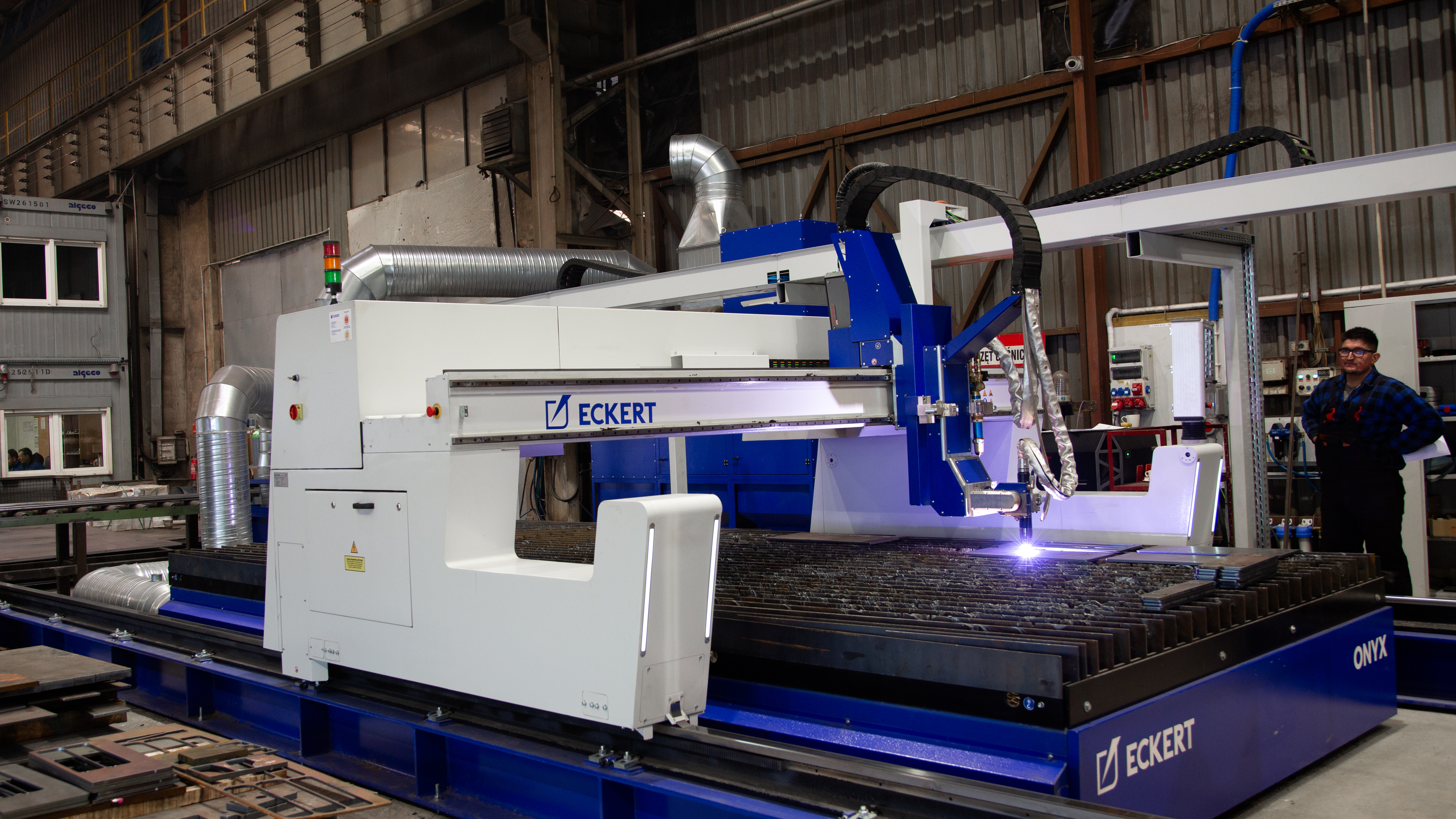

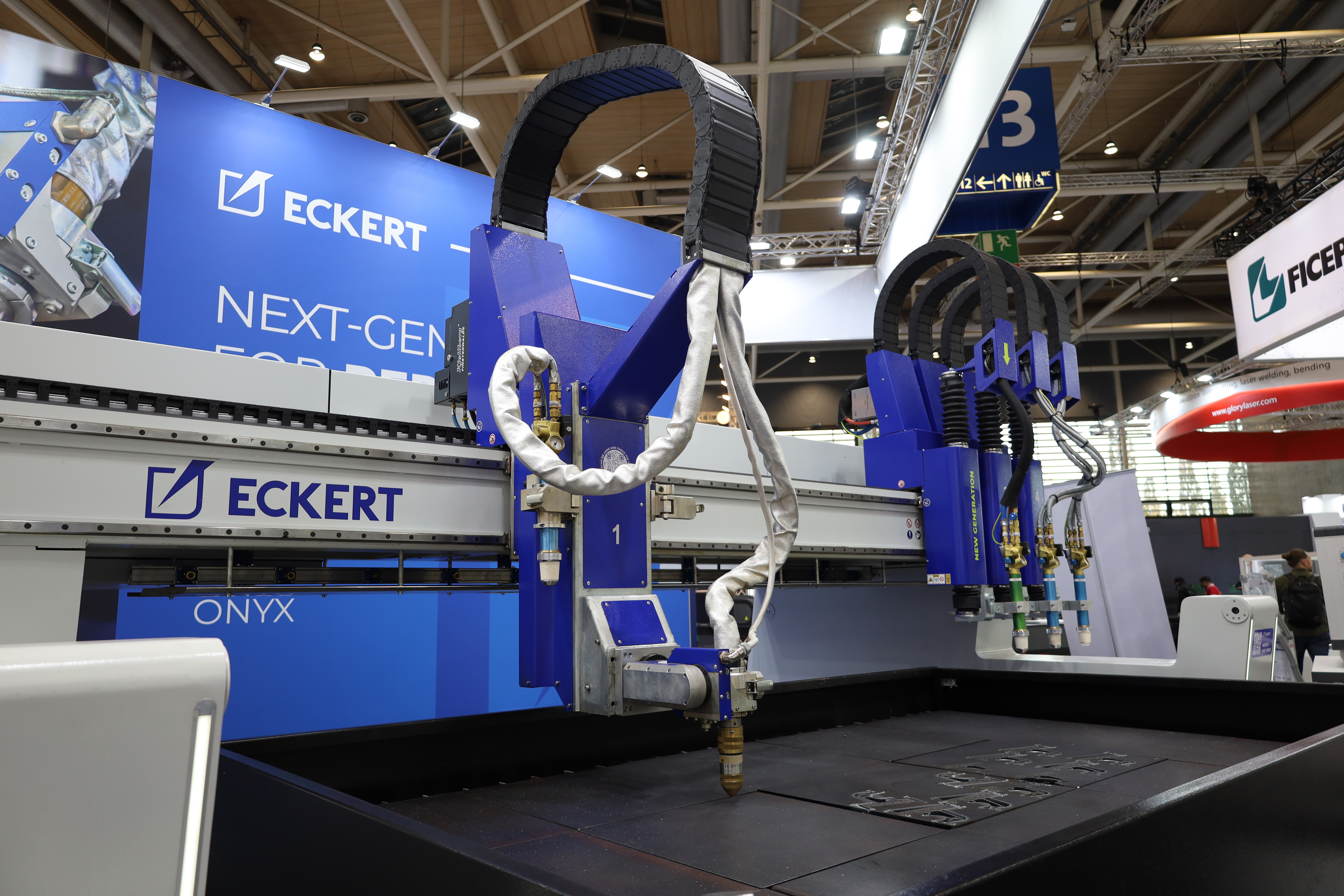

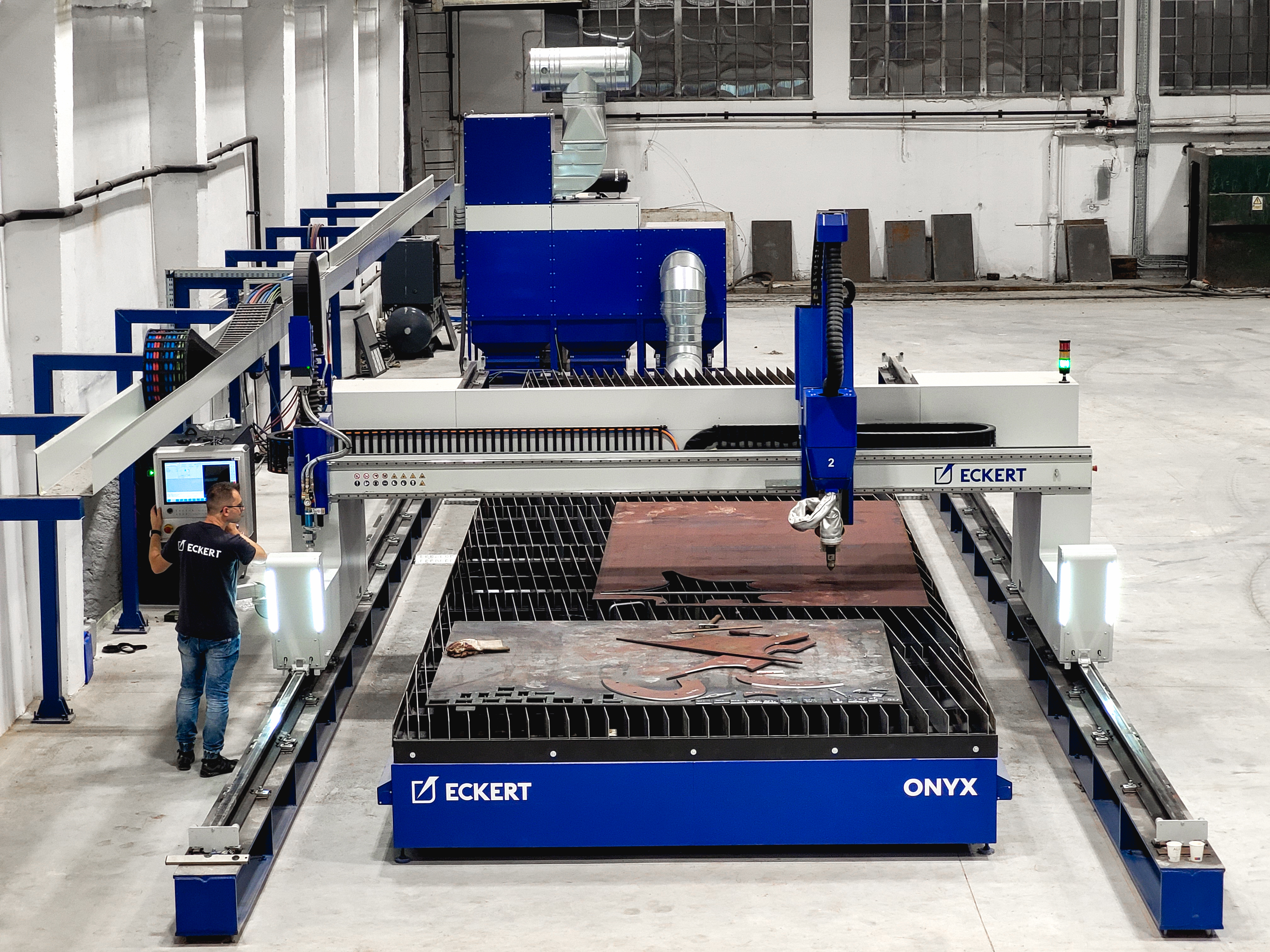

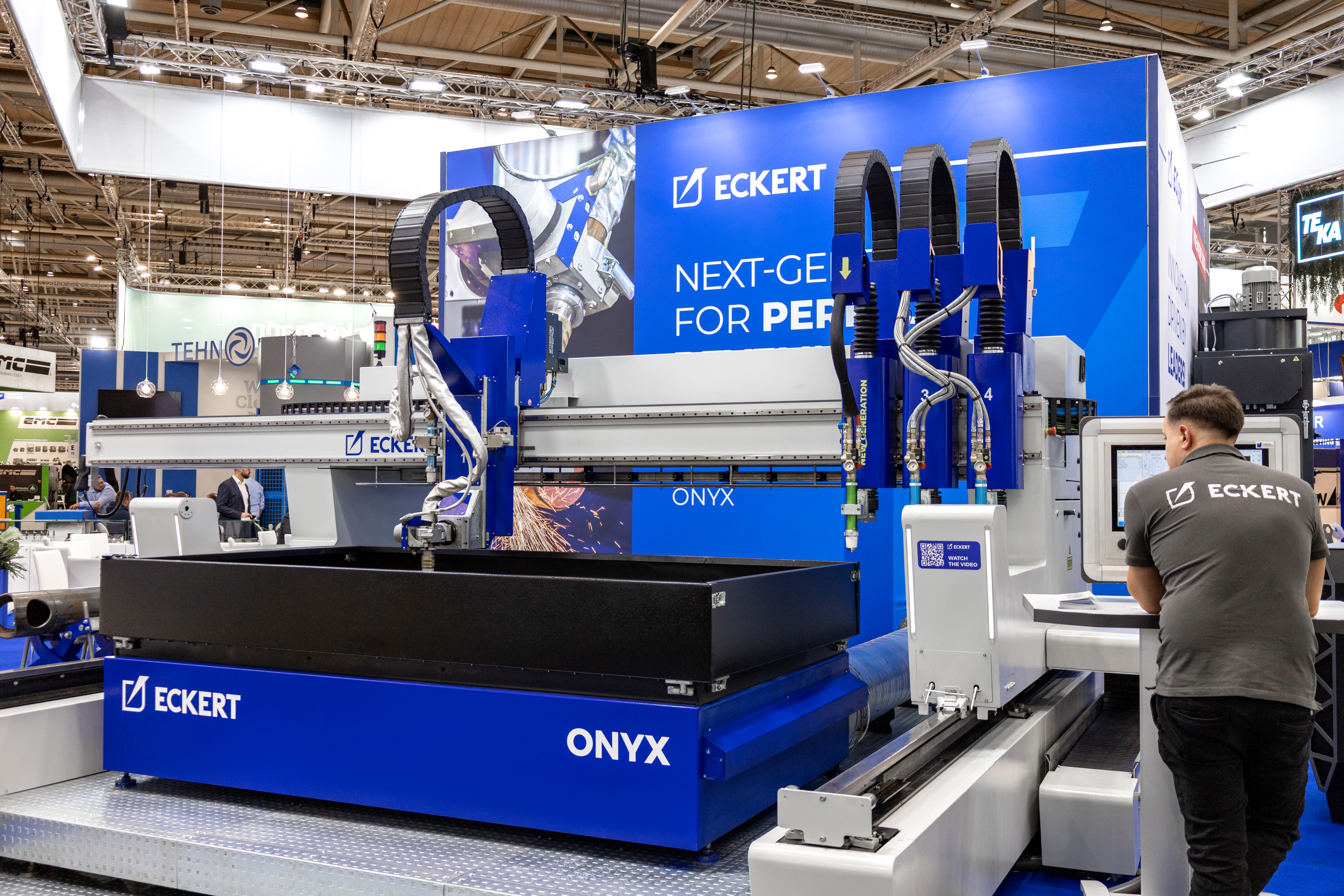

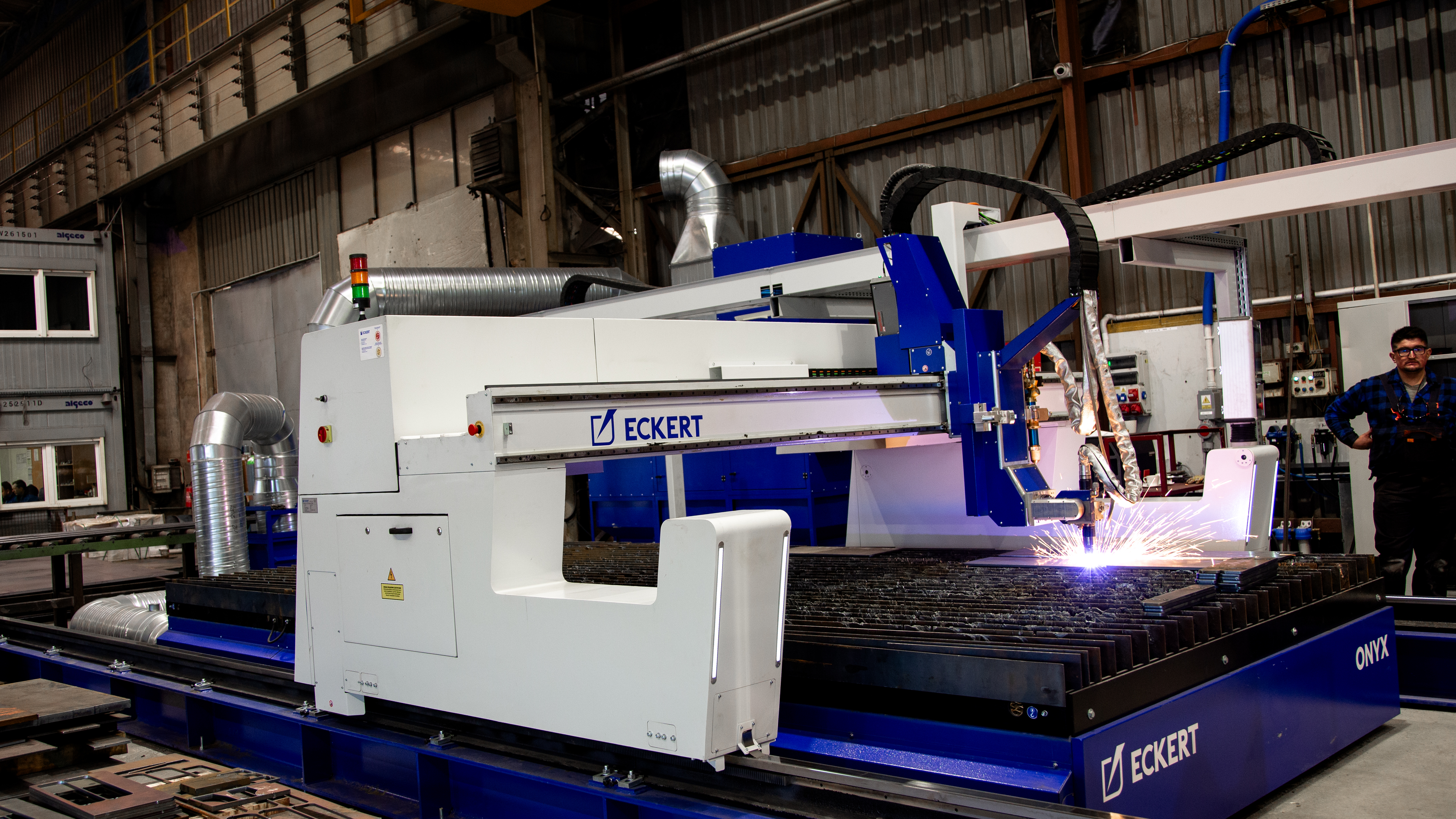

Durante el diseño de la máquina de corte por plasma-oxígeno Onyx se utilizaron algunas soluciones modernas de construcción y mecánica. Garantizaron la máxima eficacia y un aspecto atractivo e innovador.
La construcción del nuevo pórtico la hace más rígido y resistente a las altas temperaturas. Es muy importante, especialmente durante el corte de materiales de hasta 300 mm de espesor.
La combinación única de sistemas de seguridad utilizados en la cortadora de plasma-oxígeno Onyx garantiza el máximo confort y el mejor nivel de seguridad para los operarios de la máquina y las personas de su entorno.
Características principales
- El cabezal plasma Vortex 3D FL garantiza la mejor precisión de corte automático en 3D de chapas, tubos y perfiles
- más puente rígido hacen posible cortar chapas de 1a 300 mm de espesor,
- El moderno controlador Eckert I-Vision instalado en el brazo móvil proporciona un trabajo ergonómico y cómodo único,
- El sistema de accionamiento modificado garantiza un posicionamiento claro del eje X durante el corte dinámico,
- La iluminación LED y las cortinas de luz garantizan un trabajo seguro,
- puntuaciones perfectas gracias a una mayor base de parámetros predefinidos de corte por plasma y oxígeno
- Los módulos integrados en el interior de la máquina mejoran la resistencia a las influencias adversas del proceso de corte,
- Onyx cuenta con el certificado Hypertherm® True Hole™ y la tecnología Kjellberg® Contour Cut™.
Tecnología

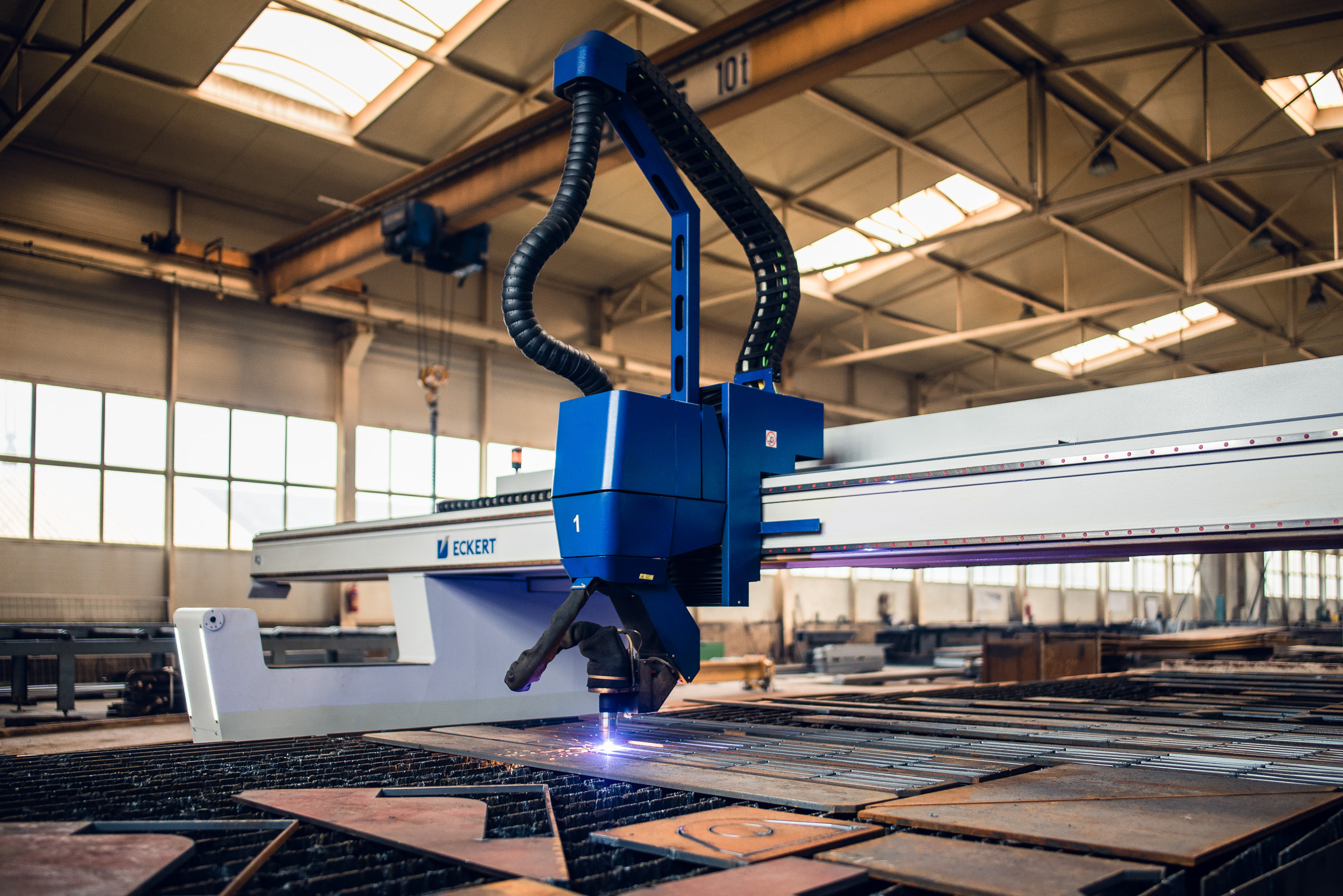

Cabezal Vortex 3D FL
Cabezal Vortex 3D FL

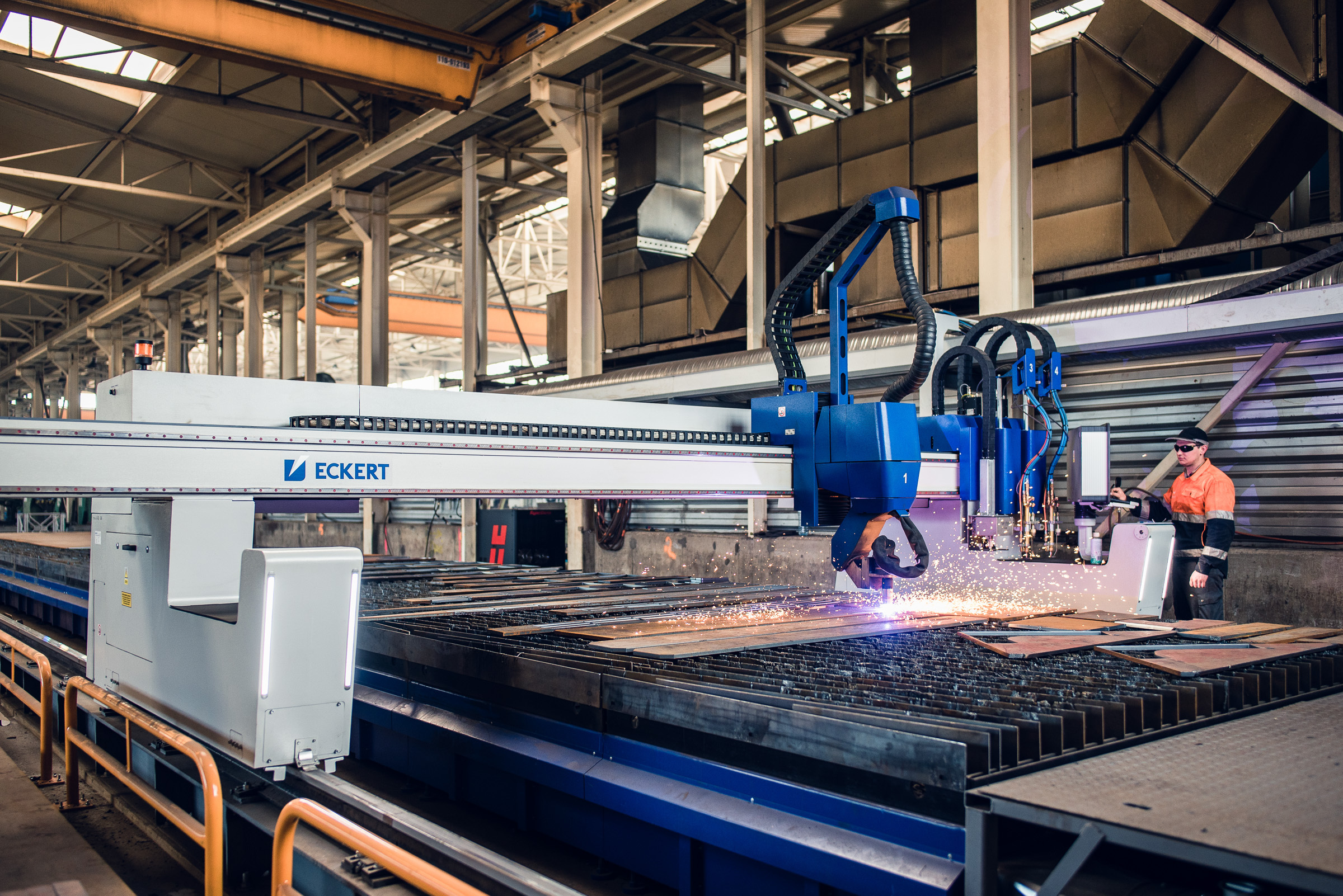

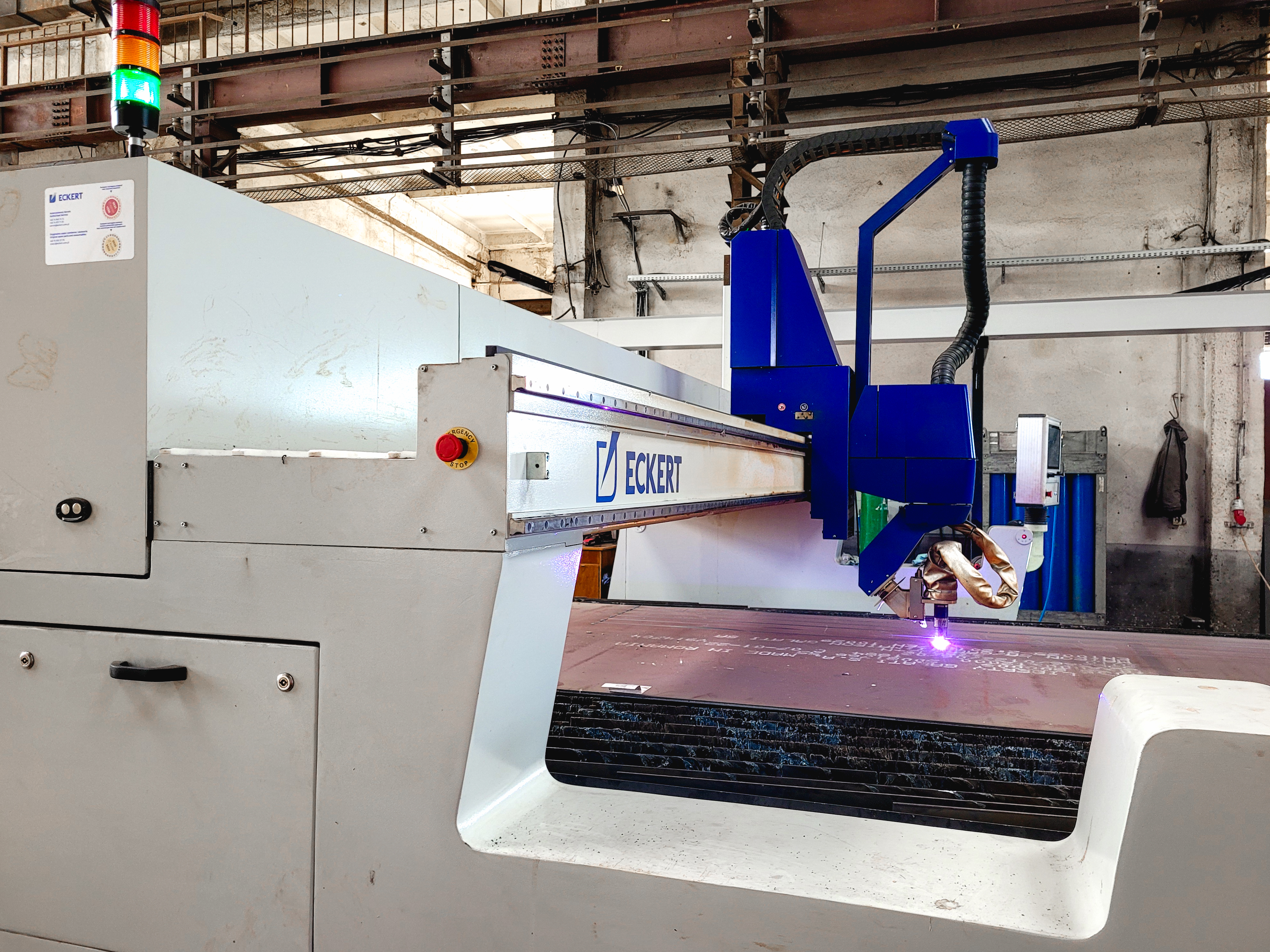

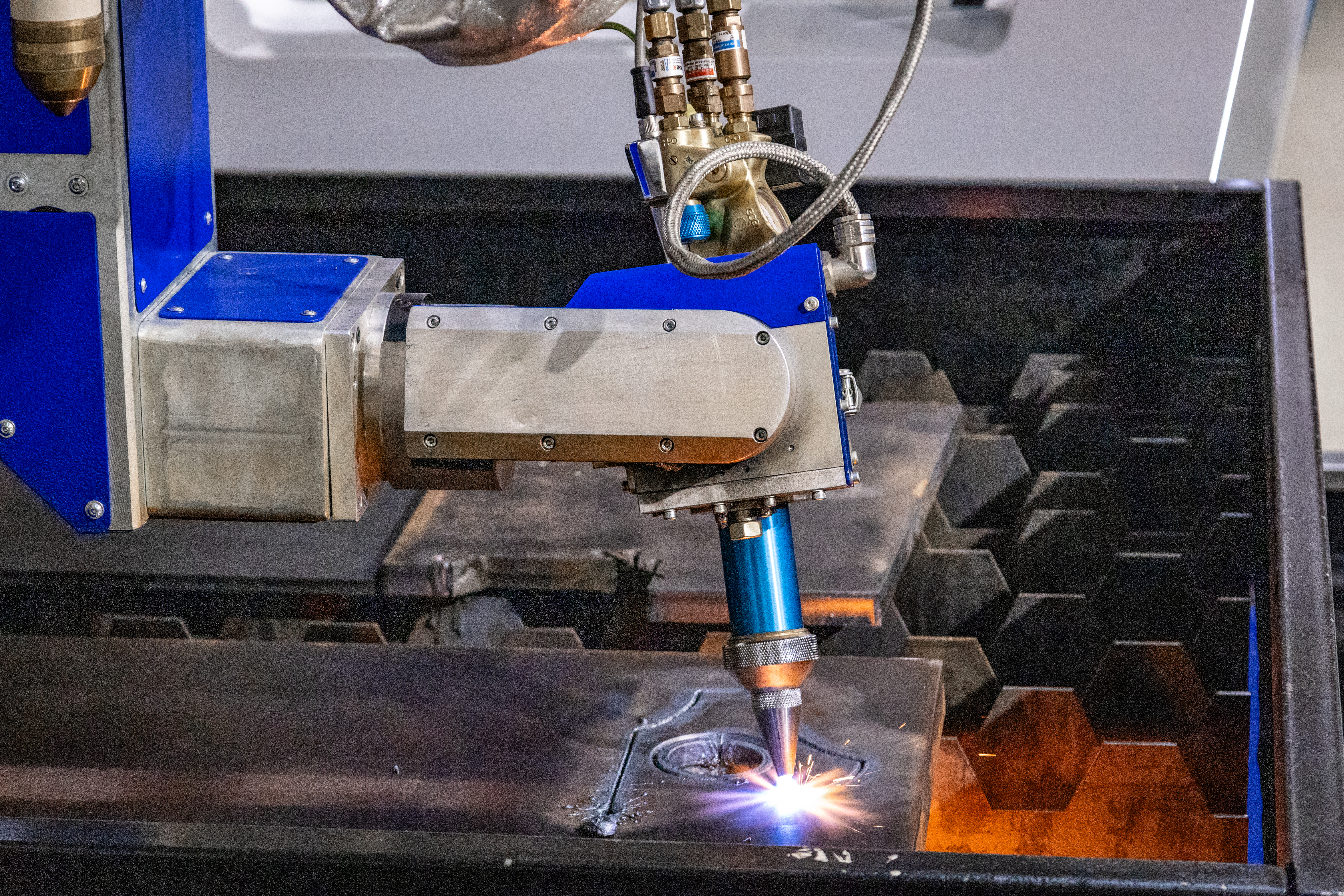

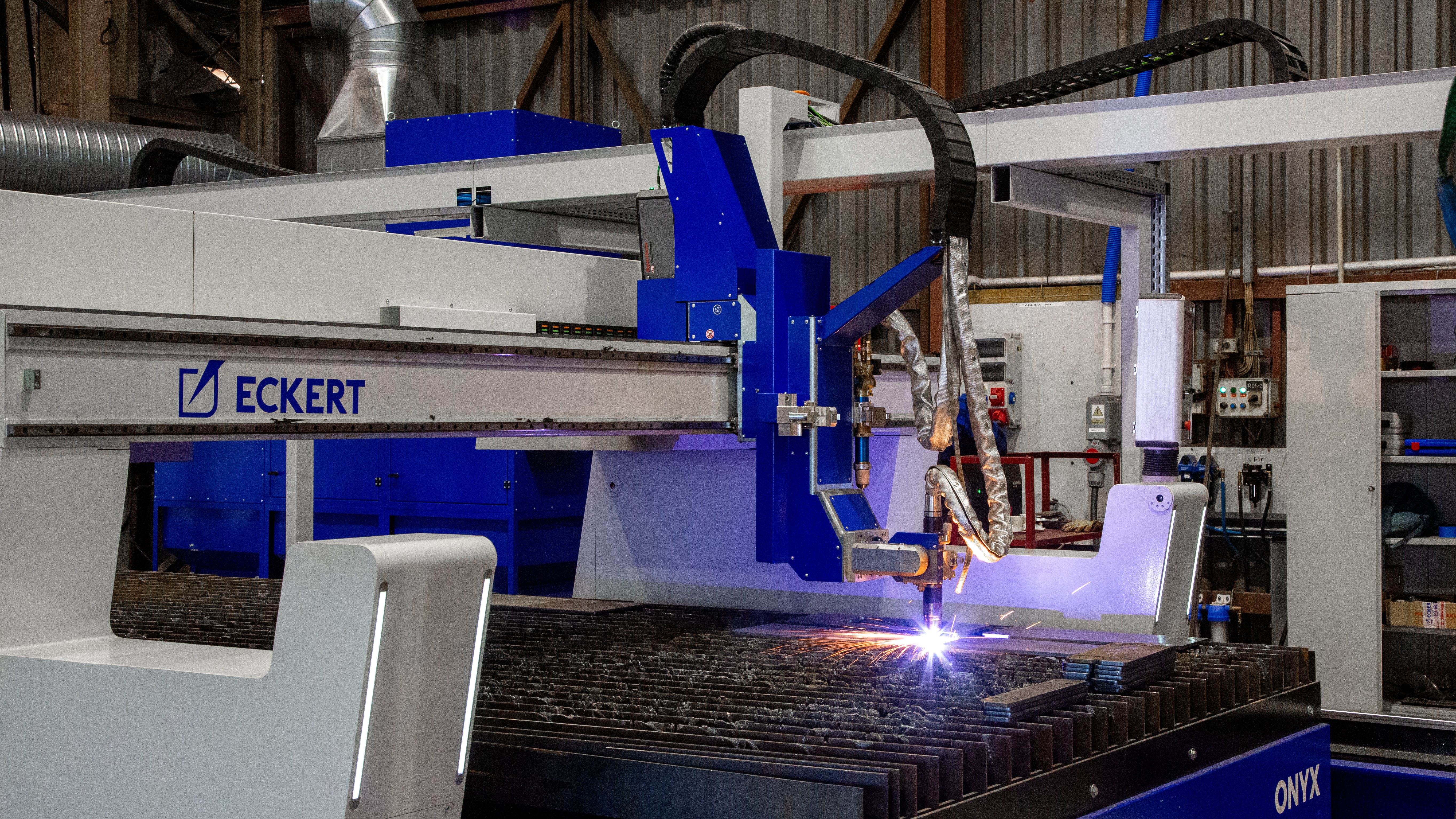

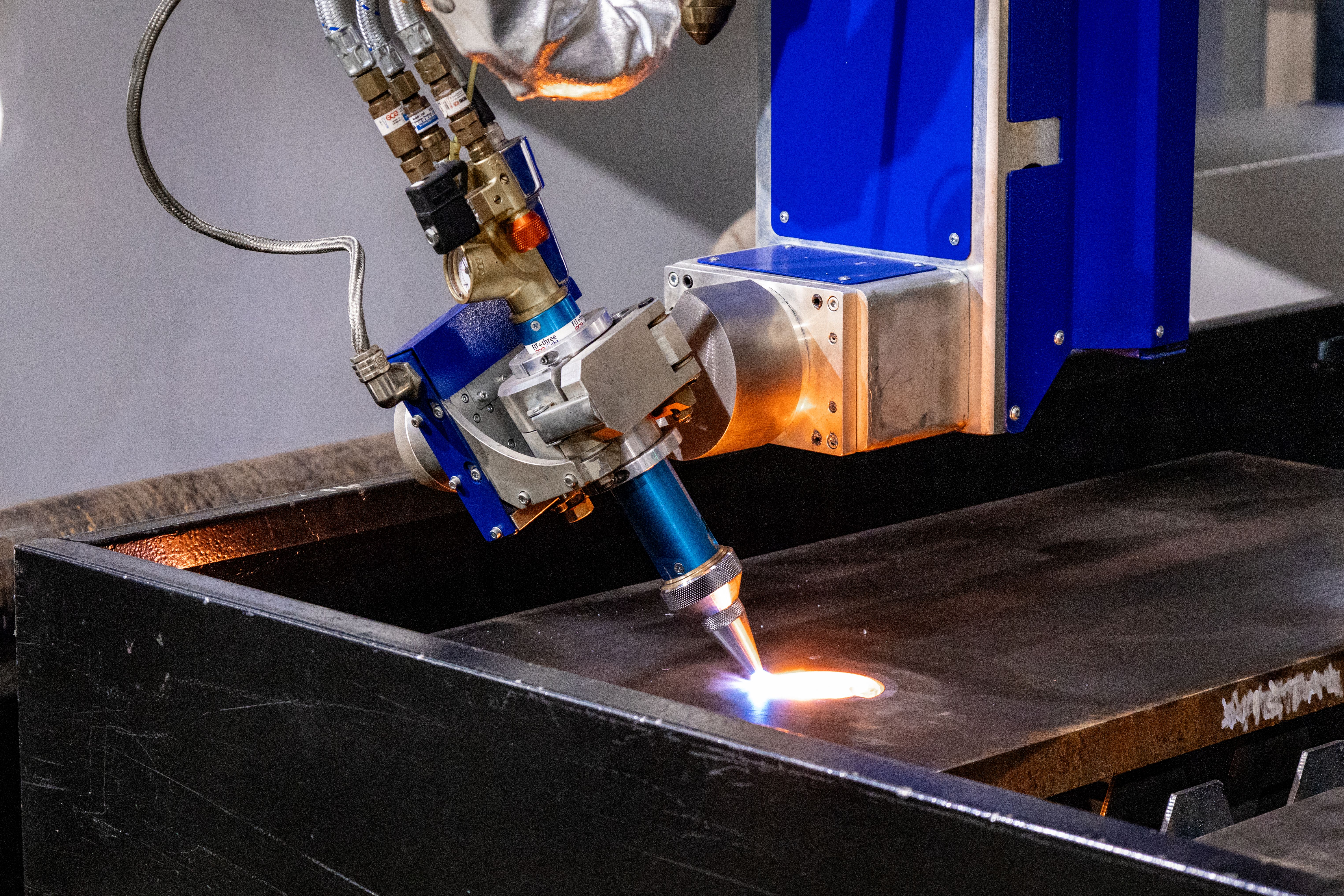

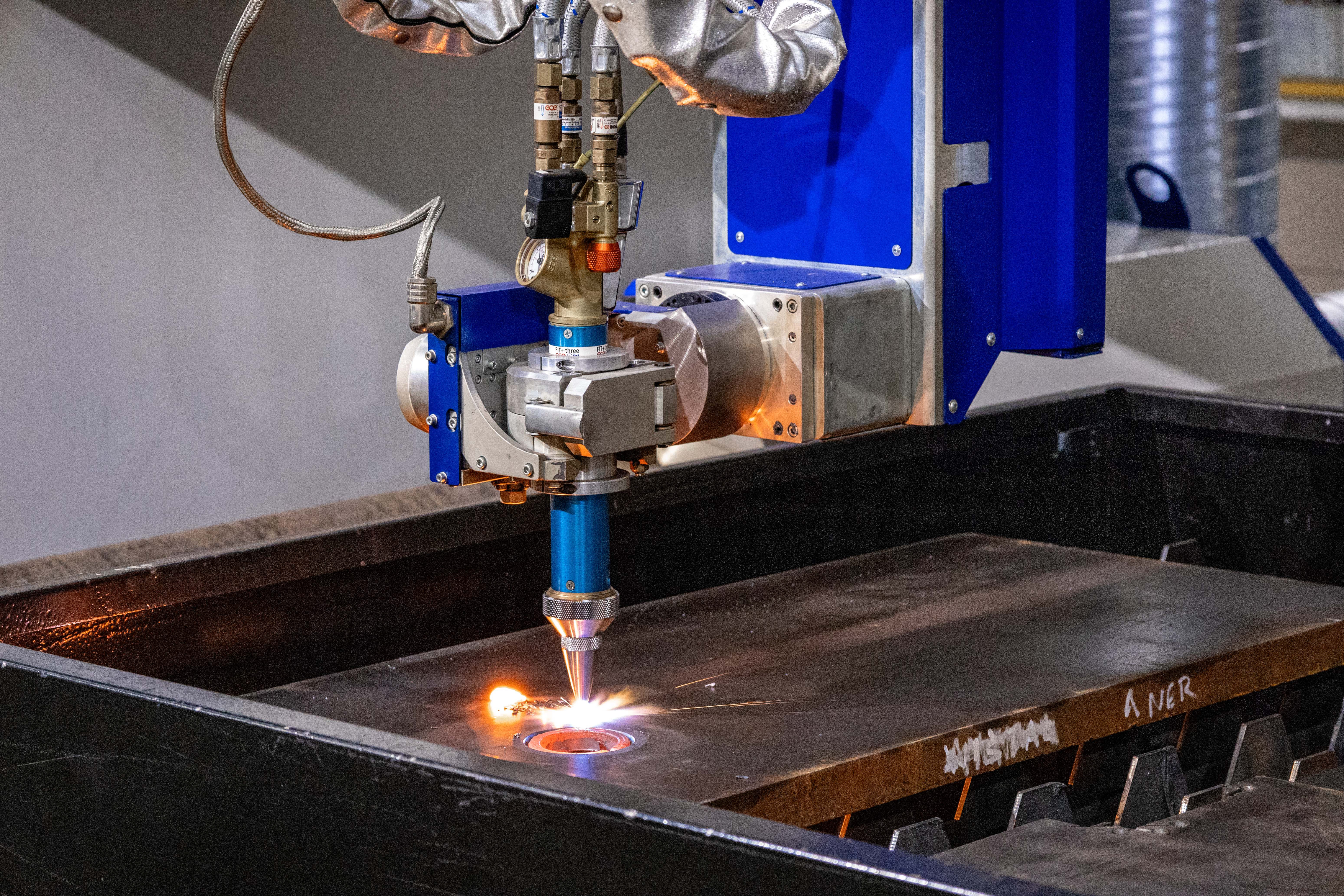

El cabezal de corte por plasma totalmente automatizado permite biselar y achaflanar con gran precisión en un único proceso de corte de chapa. El ángulo de rotación +/- 540° y la desviación del ángulo del cabezal +/- 52°, hacen de nuestra máquina de corte una herramienta universal capaz de trabajar en tres dimensiones junto con la preparación de biseles de soldadura en Y, V y K. El cabezal de corte Vortex 3D está equipado con sensores: anticolisión, táctil eléctrico/mecánico y sensor de altura. Esto permite utilizar tecnologías como: Contour Cut®, Contour Cut Speed®, Diameter Pro® y True Hole®.

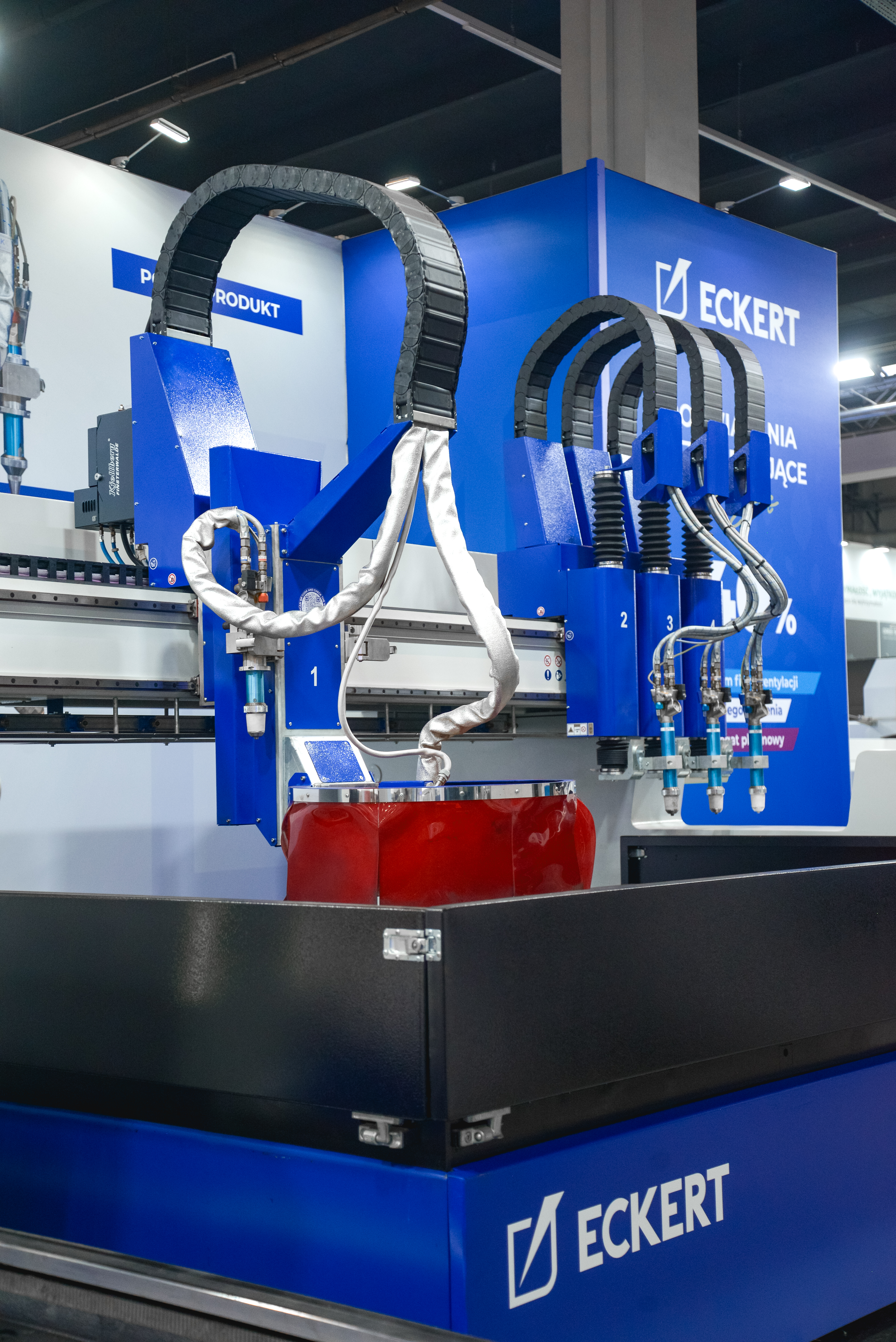

Torcha de Oxicorte
Torcha de Oxicorte

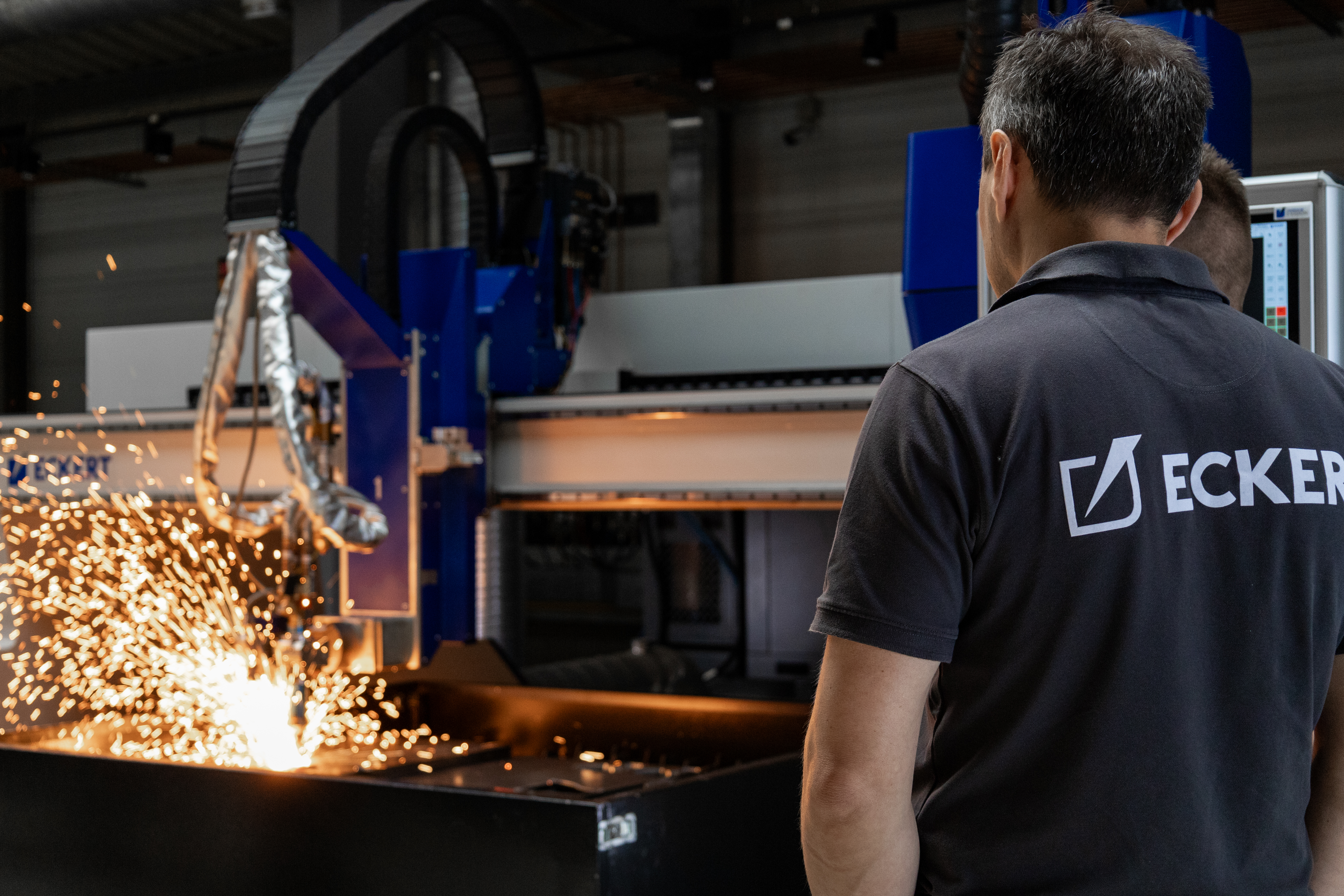

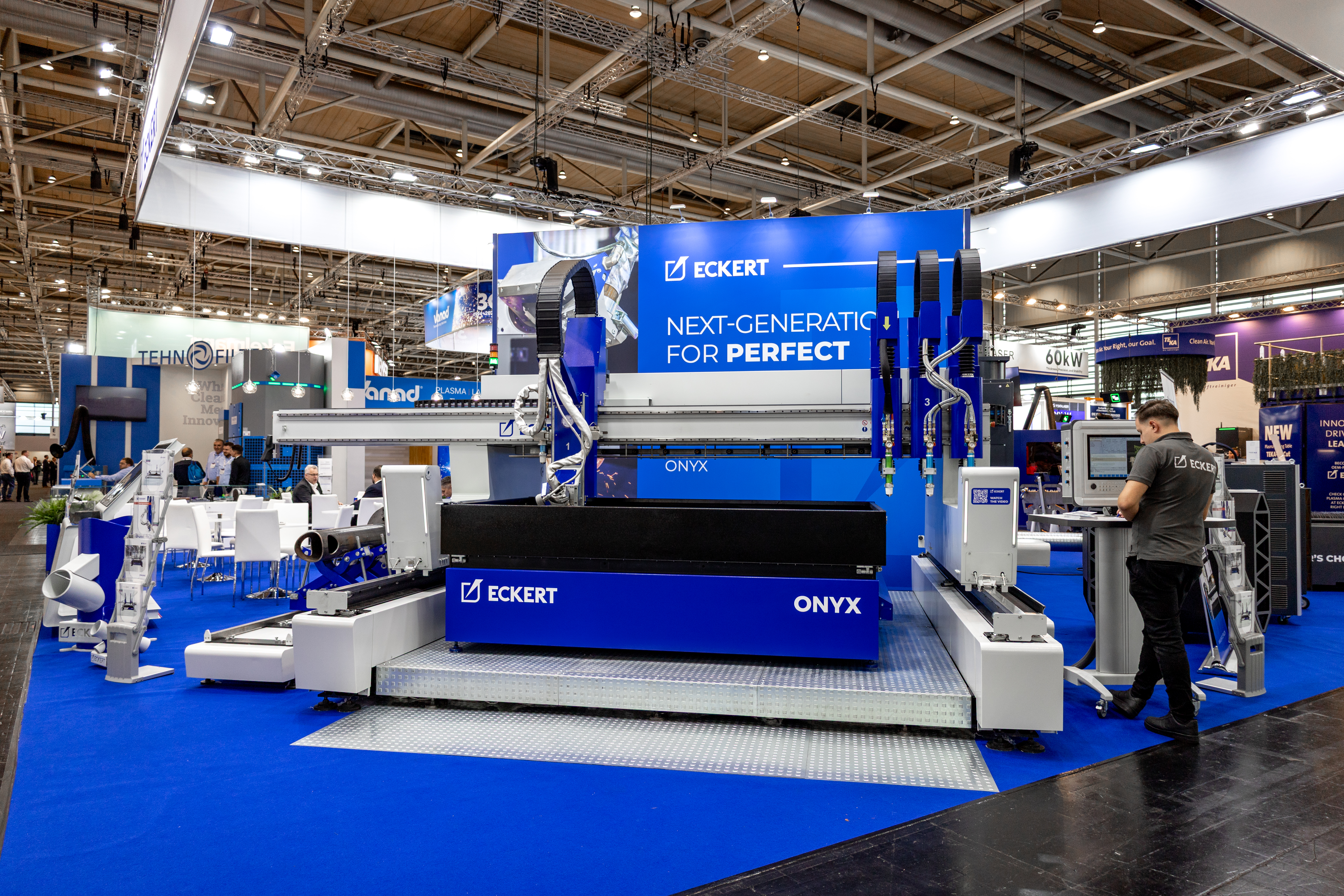

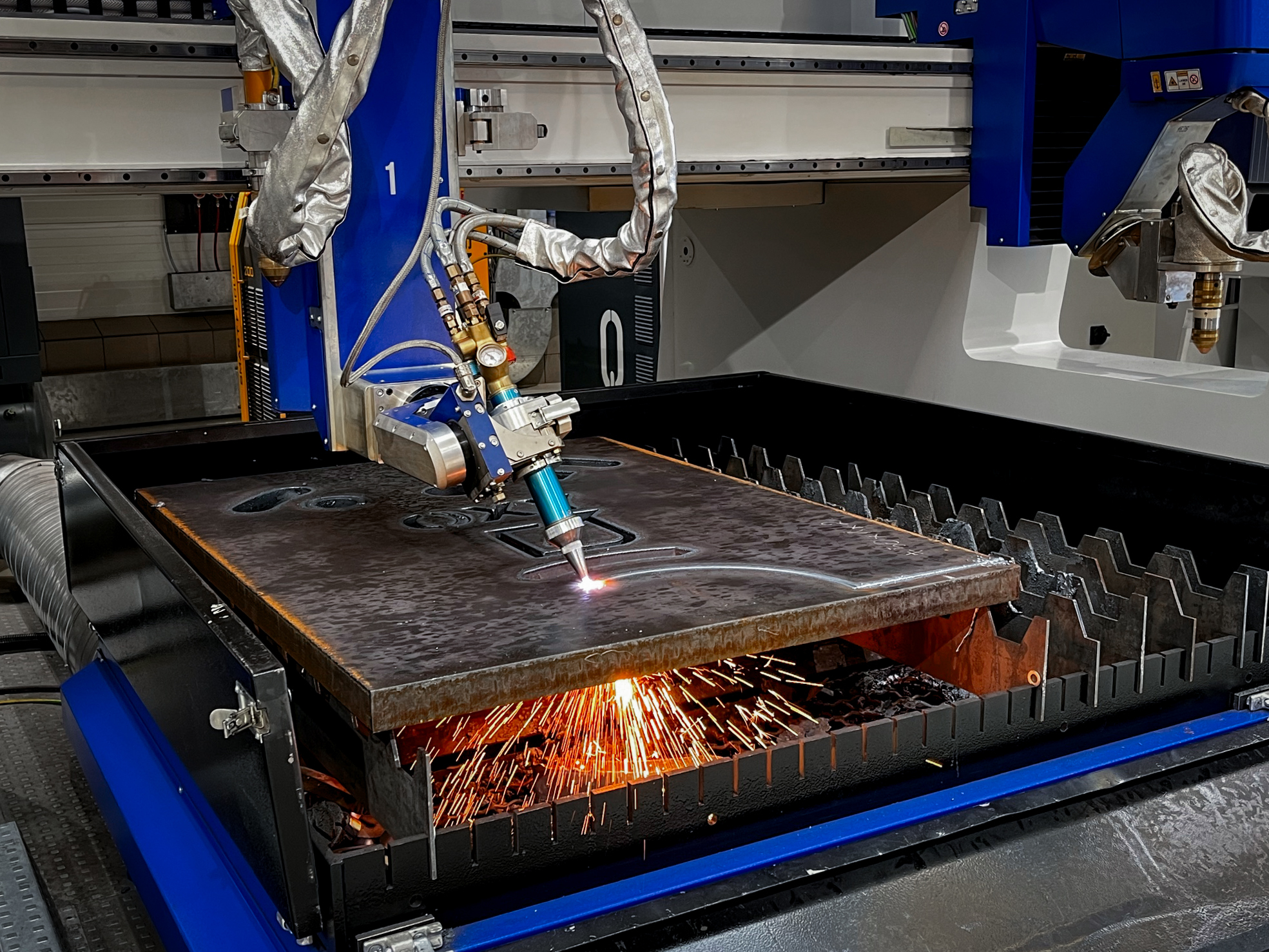

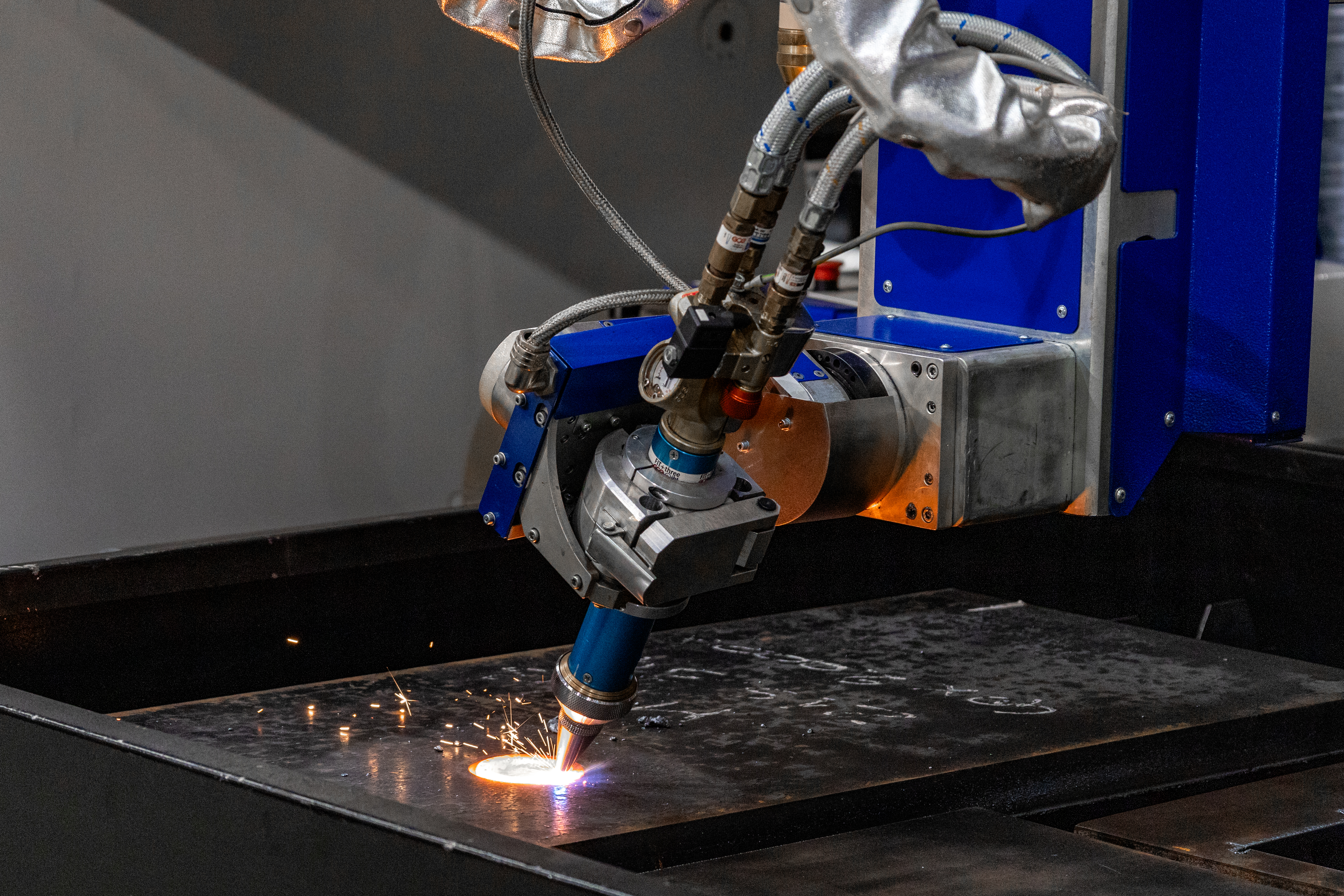

La torcha de oxicorte es la solución de corte destinada a cortar acero estructural de bajo carbono y baja aleación. Es capaz de procesar una amplia gama de espesores de material. El soplete está equipado con sensor de altura, encendido automático y posibilidad de ajuste manual del ángulo.
Mesa de Aspiración
Mesa de Aspiración

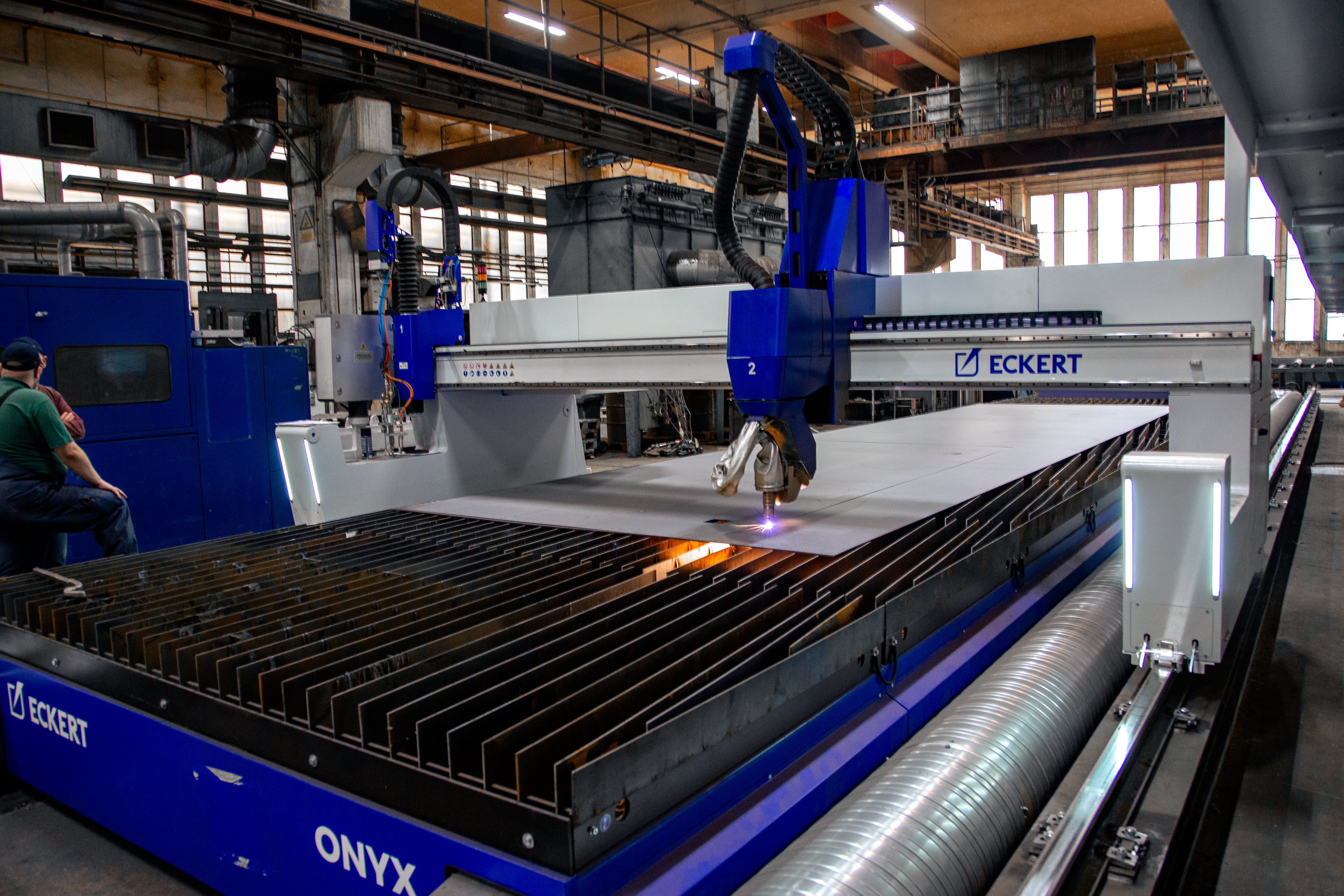

Las mesas de aspiración modulares garantizan una eliminación eficaz del polvo durante el proceso de corte. La máquina de corte se implementó con la construcción autoportante como base para el bastidor con rejillas reemplazables. Dicha construcción ofrece seguridad y el mejor rendimiento posible de la mesa. La mesa de corte está provista de un sistema inteligente de descarga de polvo de la zona de corte. Cada segmento consta de estructura de soporte con canales de descarga, faja diagonal, depósito de chatarra y canales de control neumático.
Controlador i-Vision
Controlador i-Vision

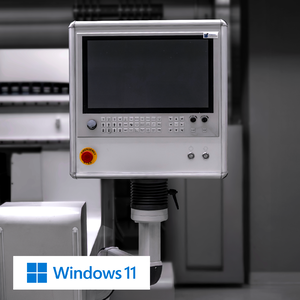

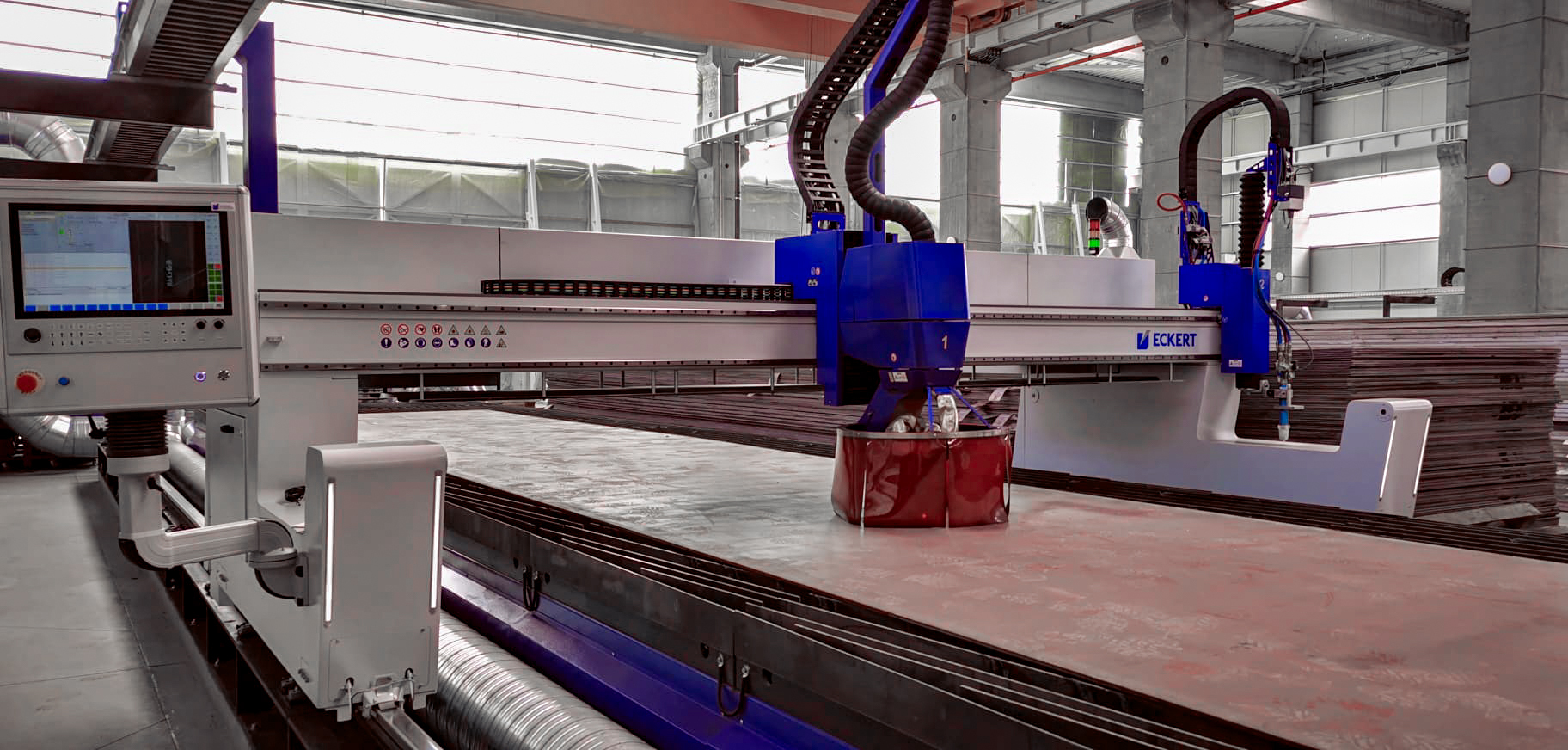

El más moderno controlador de Eckert I-Vision es la máquina de la industria de alta calidad con la pantalla táctil de Corning ® Gorilla ® Glass. Componentes eficientes y la construcción solida aseguran la fiabilidad de trabajo Onyx. Las numerosas funciones del software propio y la sencilla interfaz del controlador permiten utilizar todas las posibilidades de la máquina. La ubicación del controlador en el brazo móvil proporciona una comodidad y seguridad únicas al operador de la máquina. También hace posible ver el proceso de corte y el uso del controlador al mismo tiempo.

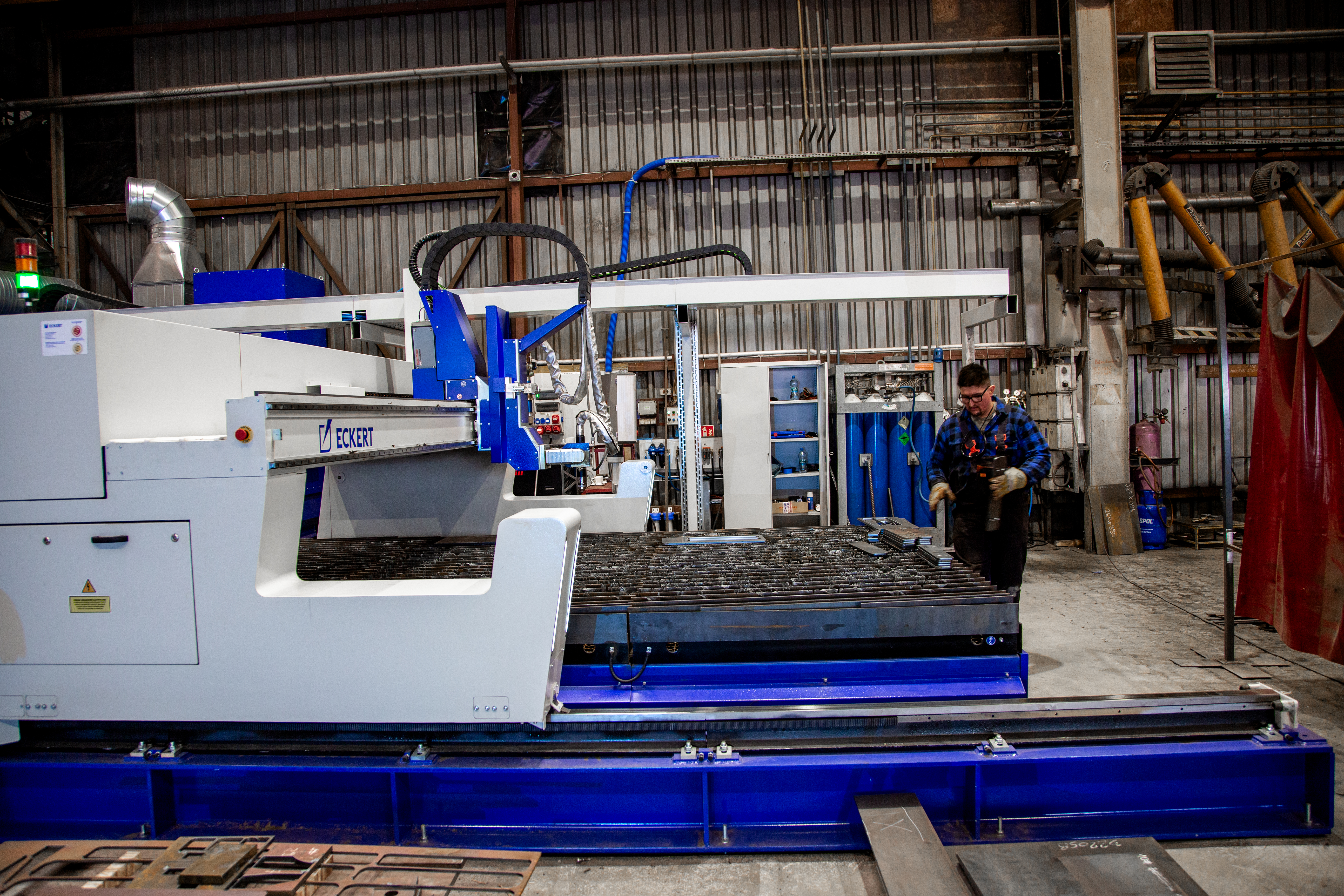

Construccion
Construccion

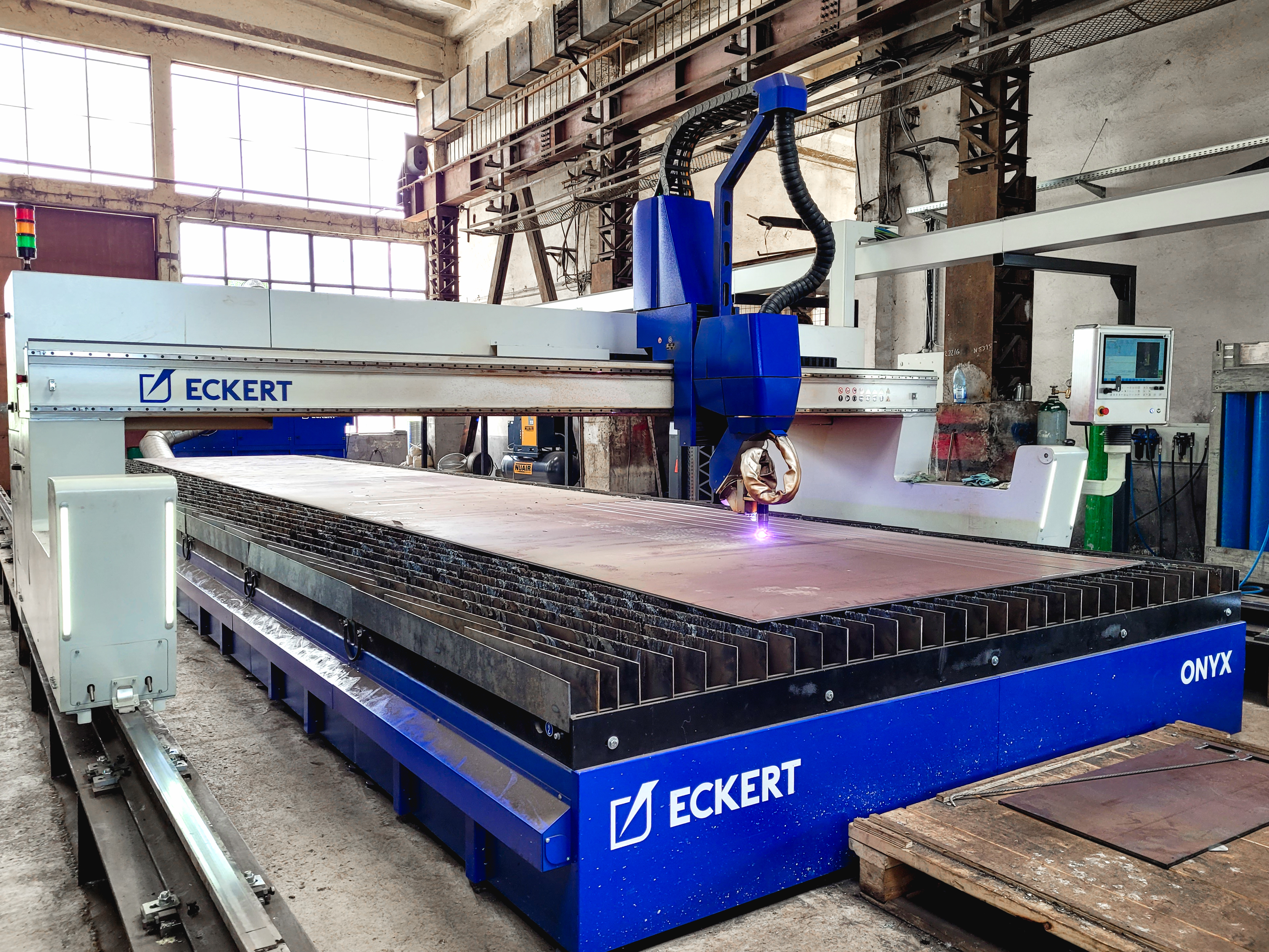

La construcción de Onyx está formada por perfiles cerrados de gran sección. La integración de los elementos de cableado y control en el interior de la máquina garantiza una mayor agilidad y un menor riesgo de daños por altas temperaturas u otros factores durante el corte. El tamaño de los carros de guiado, la calzada especialmente preparada y el uso de guías lineales dobles hacen que la máquina sea estable y ofrezca la máxima seguridad y precisión.
-
Extension del Pórtico -
Sistema ESR
-
Marcado Plasma
-
Marcado por Punzonado
-
Taladrado
-
Mesa de soporte intercambiable
-
Sistema de extracción de humos
-
Cabezal Vortex 3D FL
Extension del Pórtico

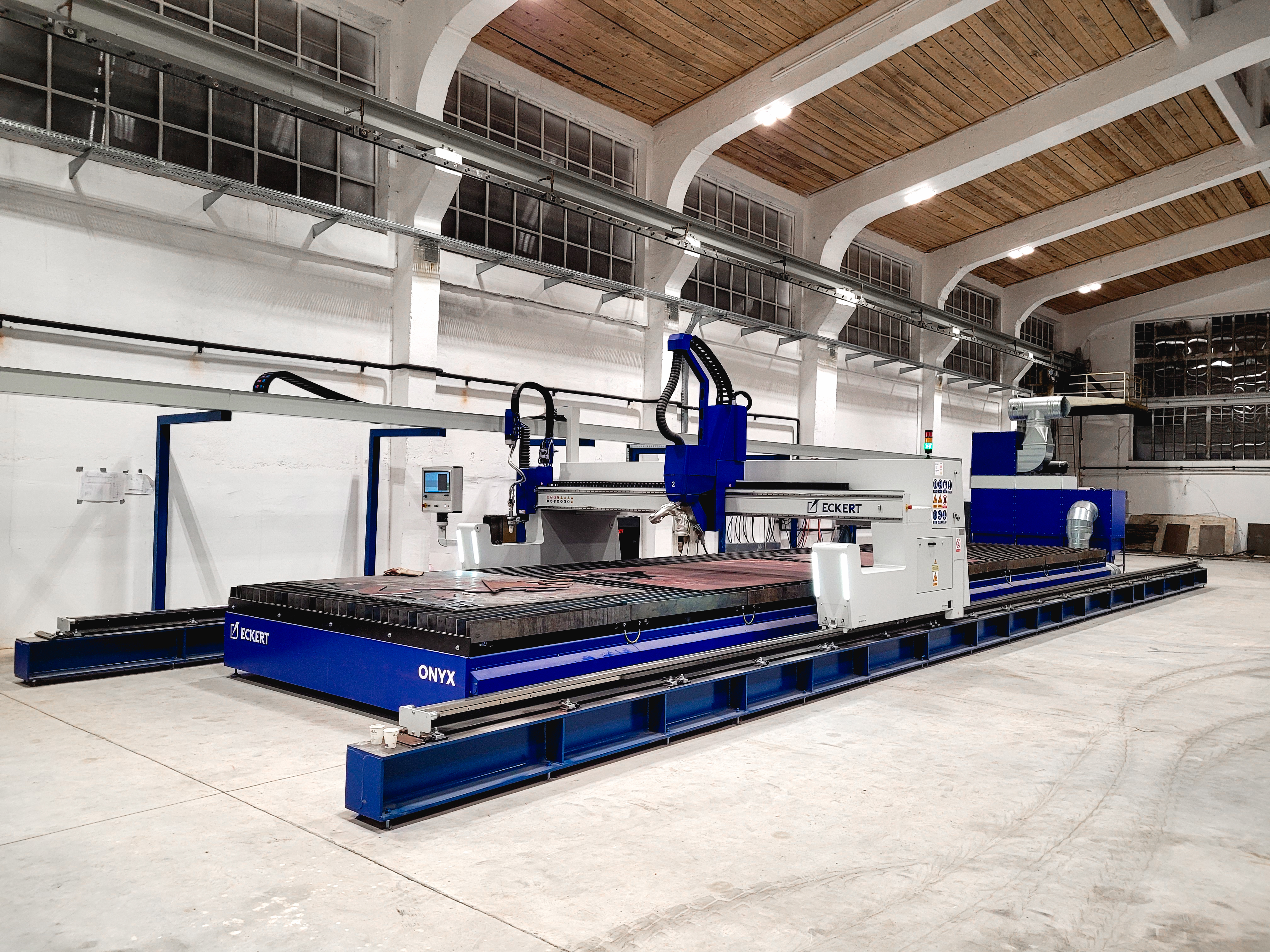

La extensión del pórtico amplía la capacidad de mecanizado de los elementos de gran tamaño colocados en el área extendida. Para un ajuste rápido y sencillo, la zona extendida está equipada con un control remoto adicional con todas las funciones necesarias.

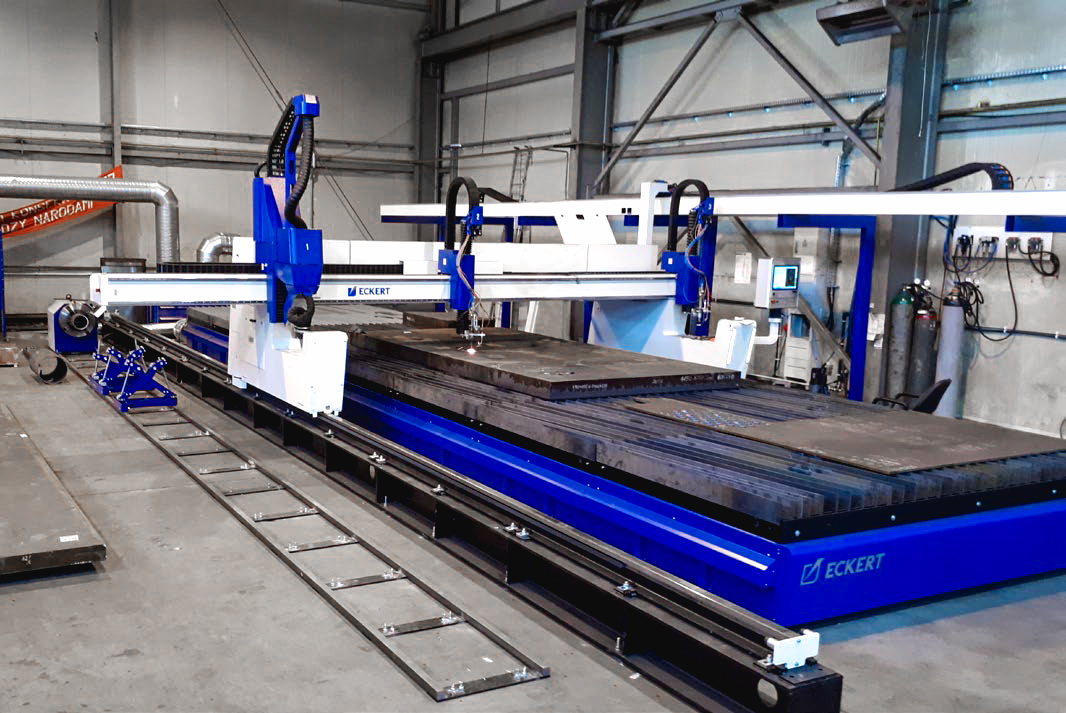

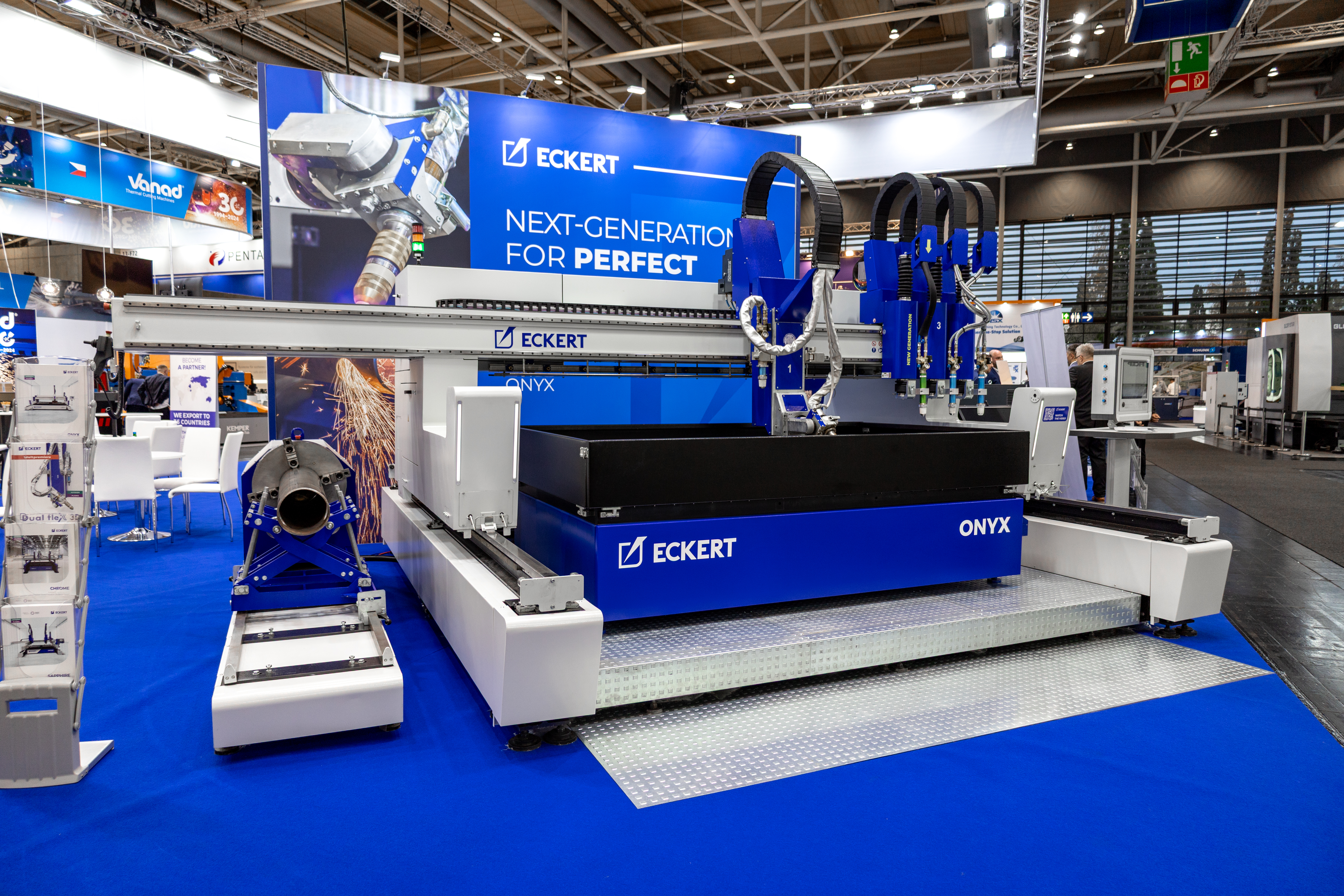

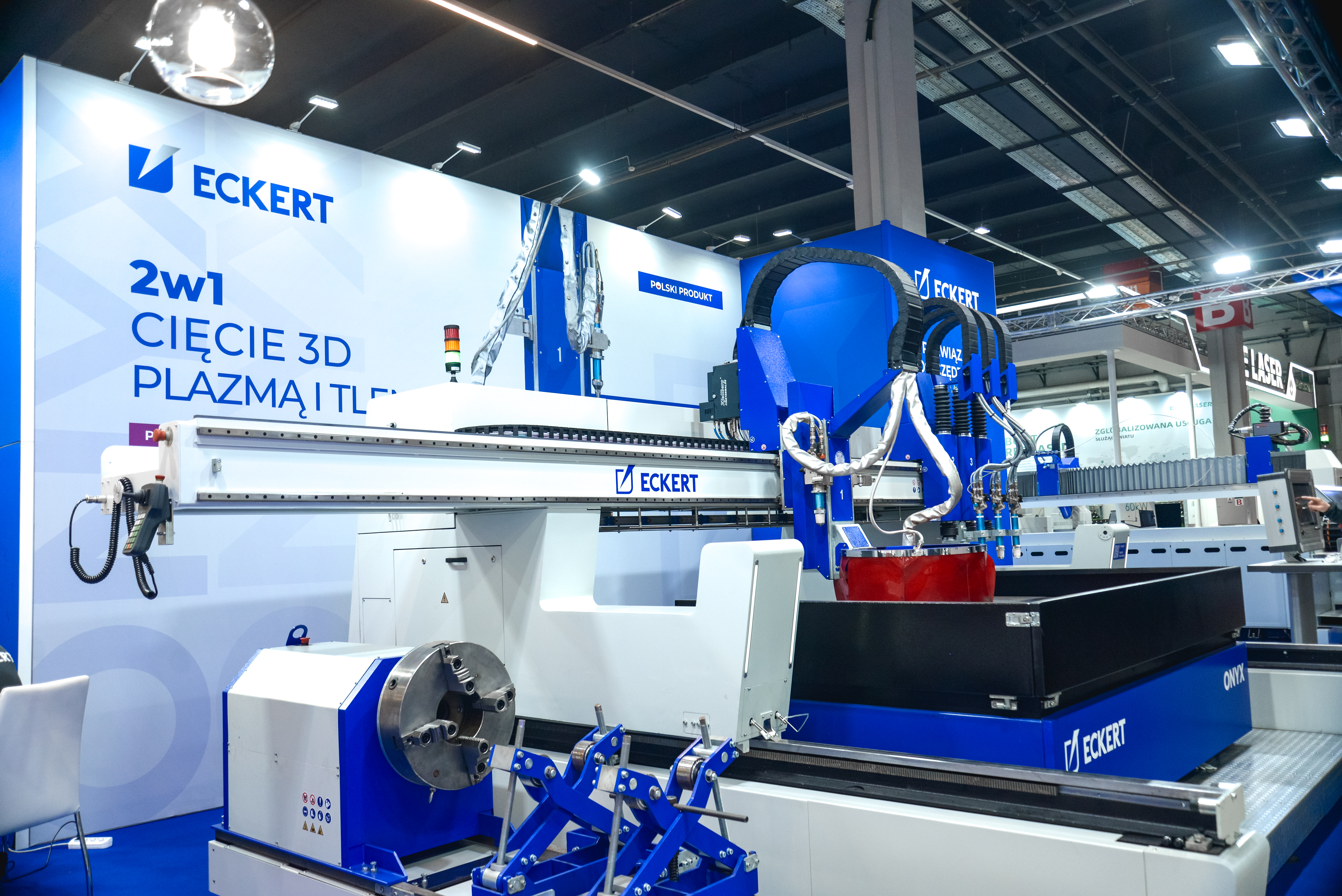

Sistema ESR

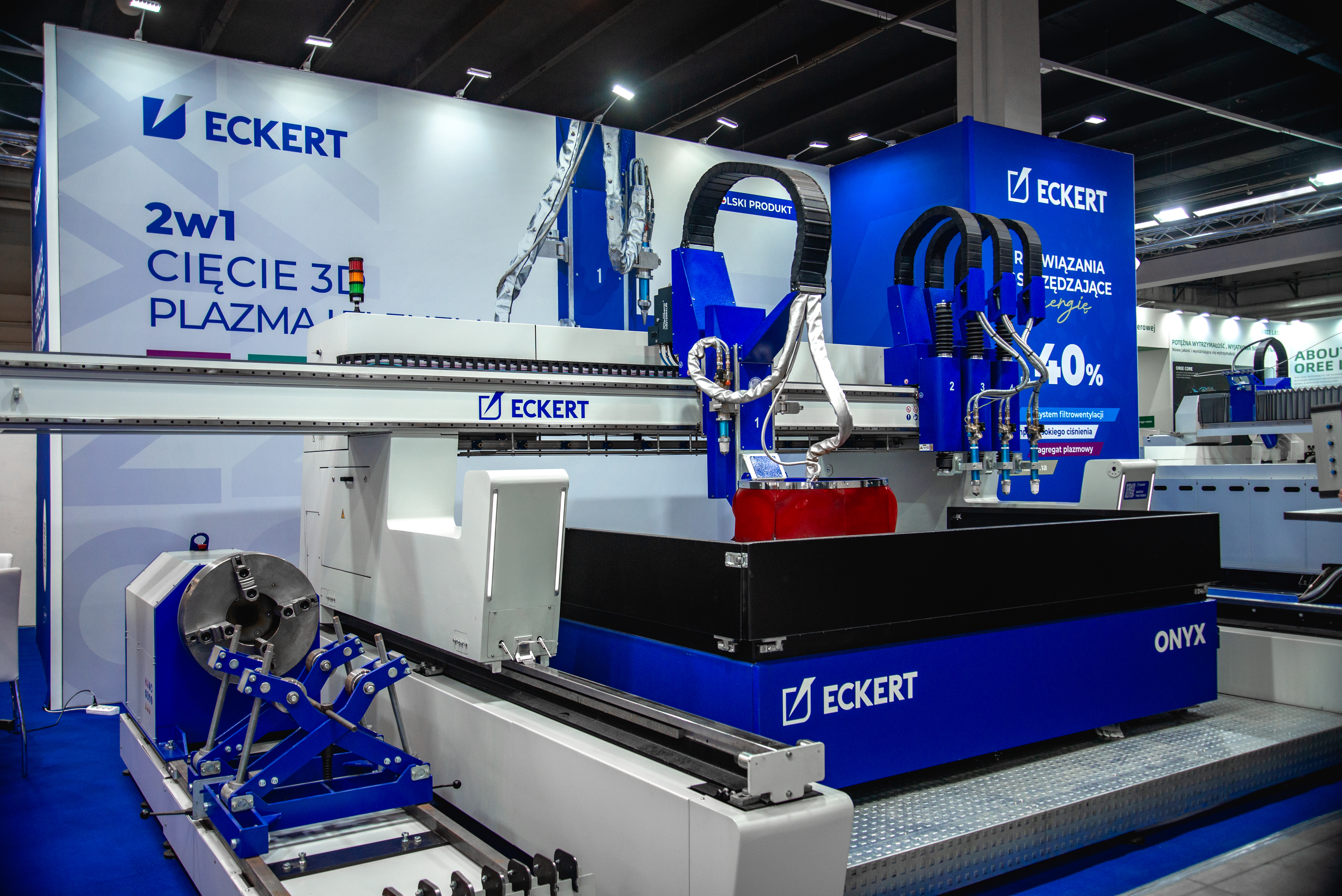

Dispositivo opcional que puede funcionar fuera del área de trabajo de la máquina de corte, utilizando un cabezal de plasma u oxígeno. La extensión especial del pórtico permite el funcionamiento sin obstáculos del carro sobre el rotador que controla la dirección del movimiento de la tubería. El rotador está equipado con un engranaje especial con cabezal giratorio para cortar los tubos de 50-900 mm de diámetro.
Marcado Plasma
El marcado de líneas, inscripciones y formas en la chapa facilita la soldadura y el conformado de acuerdo con las formas especificadas. El marcado también se utiliza en la descripción tecnológica para la trazabilidad de algunos elementos, ya que es el requisito de la norma DIN-EN 1090.
Marcado por Punzonado
El dispositivo de marcado por punzonado se monta en un soporte especial. El sistema de marcado aplica permanentemente la inscripción de texto en las chapas metálicas. El marcado se realiza mediante una aguja templada que perfora la zona marcada.
Taladrado
El dispositivo de taladrado se utiliza para taladrar puntos en los elementos de corte para preparar orificios roscados. En muchos fabricantes ha sustituido con éxito el taladrado manual por puntos, que se realizaba con un gran coste de tiempo y mano de obra.
Mesa de soporte intercambiable
La mesa de soporte intercambiable consta de dos zonas de trabajo que permiten la posibilidad de entrar y salir alternativamente de la zona de trabajo permitiendo la descarga de elementos acabados y la carga de material nuevo. La mesa de soporte está equipada con un alimentador de cinta encargado de recoger los elementos que son demasiados pequeños para retenerlos en la rejilla. La mesa está equipada con puertas láser de seguridad para realizar el trabajo con la seguridad requerida
Sistema de extracción de humos
El sistema de extracción de humos se utiliza para eliminar los humos y polvos potencialmente peligrosos derivados de las operaciones de corte térmico. Ofrecemos modelos con una superficie filtrante de 80 a 240 m2 y un rendimiento de hasta 15.000 m3/h. El sistema opcional de extinción de chispas garantiza la amortiguación de las particulas incandescentes y prolonga la vida útil de los cartuchos filtrantes.
Cabezal Vortex 3D FL
El cabezal de corte por plasma totalmente automatizado permite biselar y achaflanar con gran precisión en un único proceso de corte de chapa. El ángulo de rotación +/- 540° y la desviación del ángulo del cabezal +/- 52°, hacen de nuestra máquina de corte una herramienta universal capaz de trabajar en tres dimensiones junto con la preparación de fases de soldadura en Y, V y K. El cabezal de corte Vortex 3D está equipado con sensores: anticolisión, táctil eléctrico/mecánico y sensor de altura. Esto permite utilizar tecnologías como: Contour Cut®, Contour Cut Speed®, Diameter Pro® y True Hole®.
