Diamond Cube Laser
Rendimiento en formato compacto. Combina precisión, dinamismo y ahorro de espacio.
Diamond Cube Laser
Rendimiento en formato compacto. Combina precisión, dinamismo y ahorro de espacio.
Características

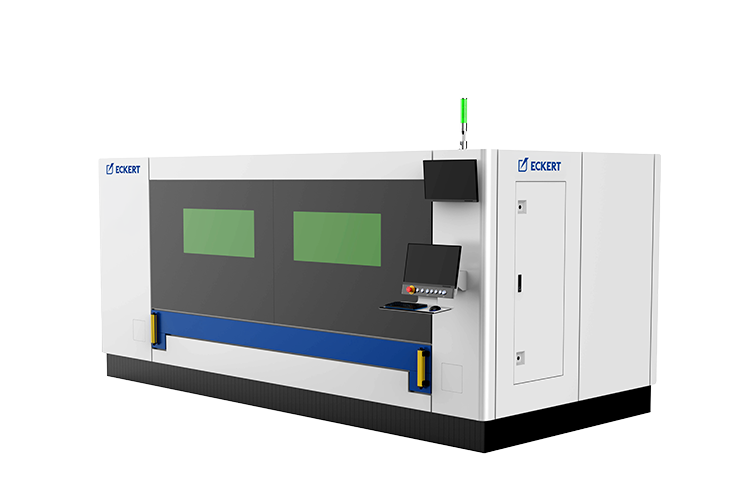

Diament Cube Laser es una máquina de corte láser de fibra compacta y completamente cerrada, con una única mesa de trabajo extraíble, diseñada para el corte preciso de planchas de acero al carbono, acero inoxidable, aleaciones de aluminio, aleaciones de titanio y planchas de aluminio-zinc. La máquina fue diseñada para empresas que requieren una alta capacidad de producción y, al mismo tiempo, buscan reducir el espacio ocupado en la planta.
Dos áreas de trabajo disponibles - 1325 × 1350 mm y 3000 × 1500 mm - permiten adaptar la configuración a las características de la producción, desde piezas más pequeñas hasta formatos estándar de plancha. Según la variante, la máquina admite planchas de hasta 1000 kg y puede equiparse con una fuente láser de hasta 12 kW de potencia.
El cerramiento completo de la zona de trabajo mejora la comodidad y la seguridad del operador, además de reducir la emisión de humo, polvo y radiación. La mesa de trabajo extraíble por la parte frontal facilita la carga y descarga del material, mientras que el diseño compacto permite aprovechar eficientemente el espacio de producción. En la variante 3000 x 1500, la plataforma se extiende eléctricamente hasta su recorrido completo, proporcionando un acceso cómodo al material.
Características principales
- Dos áreas de trabajo - 1325 × 1350 mm y 3000 × 1500 mm - permiten adaptar la máquina al espacio disponible y al tipo de trabajos realizados.
- Amplio rango de aplicaciones - la máquina está diseñada para cortar acero al carbono, acero inoxidable, aluminio, aleaciones de titanio y planchas de aluminio-zinc, especialmente en espesores finos y medios.
- Diseño compacto y completamente cerrado - reduce el espacio requerido en la planta y, al mismo tiempo, mejora la comodidad y la seguridad del operador.
- Superficie ocupada de 6,27 a 10,36 m² - dos variantes de dimensiones permiten adaptar la máquina tanto a plantas más pequeñas como a estaciones de producción de mayor tamaño.
- Mesa de trabajo extraíble - facilita la carga y descarga del material y proporciona un acceso cómodo a la zona de trabajo.
- Alta dinámica y precisión - según la variante, la velocidad máxima de desplazamiento alcanza los 120 m/min y la aceleración 1,2 G, con una precisión de posicionamiento de hasta ±0,03 mm/m.
Tecnología
Fuente y cabezal de corte
Fuente y cabezal de corte

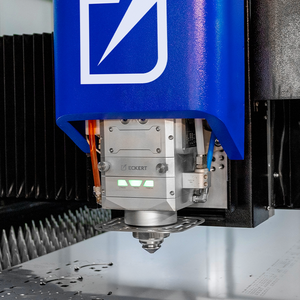

El cabezal de corte, equipado con un avanzado sistema de enfoque automático, garantiza un corte preciso de diversos materiales de diferentes espesores. Los sensores integrados controlan la distancia al material, lo que garantiza la estabilidad del proceso y minimiza el riesgo de colisiones. El sistema de protección contra colisiones integrado reduce el riesgo de daños. El sistema de refrigeración protege los componentes ópticos contra el sobrecalentamiento, lo que se traduce en una larga vida útil de los mismos.
Espacio ocupado
Espacio ocupado

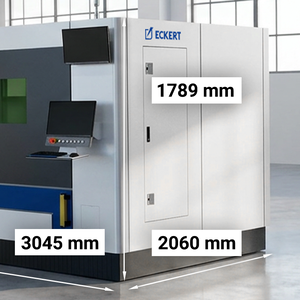

Con unas dimensiones totales de 3.045–4.261 × 2.060–2.431 × 1.789 – 2.040 mm, se ha diseñado para ocupar el menor espacio posible sin renunciar a su plena funcionalidad. Cada centímetro de espacio se puede aprovechar de forma eficiente, y el operario tiene fácil acceso a todos los componentes.
Mesa de carga frontal
Mesa de carga frontal

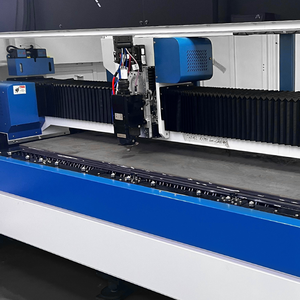

La mesa integrada, de accionamiento eléctrico, se extiende desde la parte delantera de la máquina, lo que proporciona un acceso ergonómico y seguro a la zona de corte y facilita la manipulación del material. La Diamond Cube no requiere soportes adicionales para la mesa de carga, lo que reduce aún más el espacio de producción necesario.
Software CAD/CAM integrado
Software CAD/CAM integrado

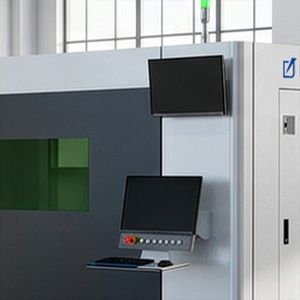

El software permite preparar y distribuir rápidamente las piezas en una hoja, minimizando el desperdicio de material, y el manejo se realiza directamente en la pantalla de 24 pulgadas del controlador. Esta solución permite una programación fácil e intuitiva, reduce el tiempo de configuración de los trabajos y aumenta la productividad del operario.
Diseño
Diseño

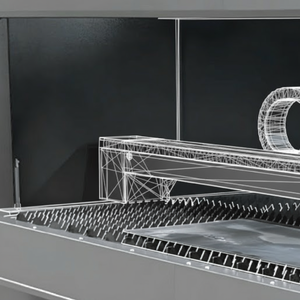

La máquina está fabricada con un robusto bastidor de acero, lo que garantiza una gran rigidez y resistencia a las vibraciones. Su carcasa cerrada y compacta optimiza el flujo de aire, lo que garantiza una alta eficiencia en la extracción de humos y polvo, mejorando así las condiciones de trabajo.
-
Ventilation -
Sistema de extracción de humos
Ventilation
Los ventiladores se utilizan para extraer de la mesa de aspiración los vapores y gases de escape generados durante las operaciones de corte de metal. Dependiendo de la situación, los ventiladores pueden instalarse en interiores o exteriores.
Sistema de extracción de humos
El sistema de extracción de humos se utiliza para eliminar los humos y polvos potencialmente peligrosos derivados de las operaciones de corte térmico. Ofrecemos modelos con una superficie filtrante de 80 a 240 m2 y un rendimiento de hasta 15.000 m3/h. El sistema opcional de extinción de chispas garantiza la amortiguación de las particulas incandescentes y prolonga la vida útil de los cartuchos filtrantes.
